當前所在頁面 ：首頁 >產品中心>CATV>光接收機

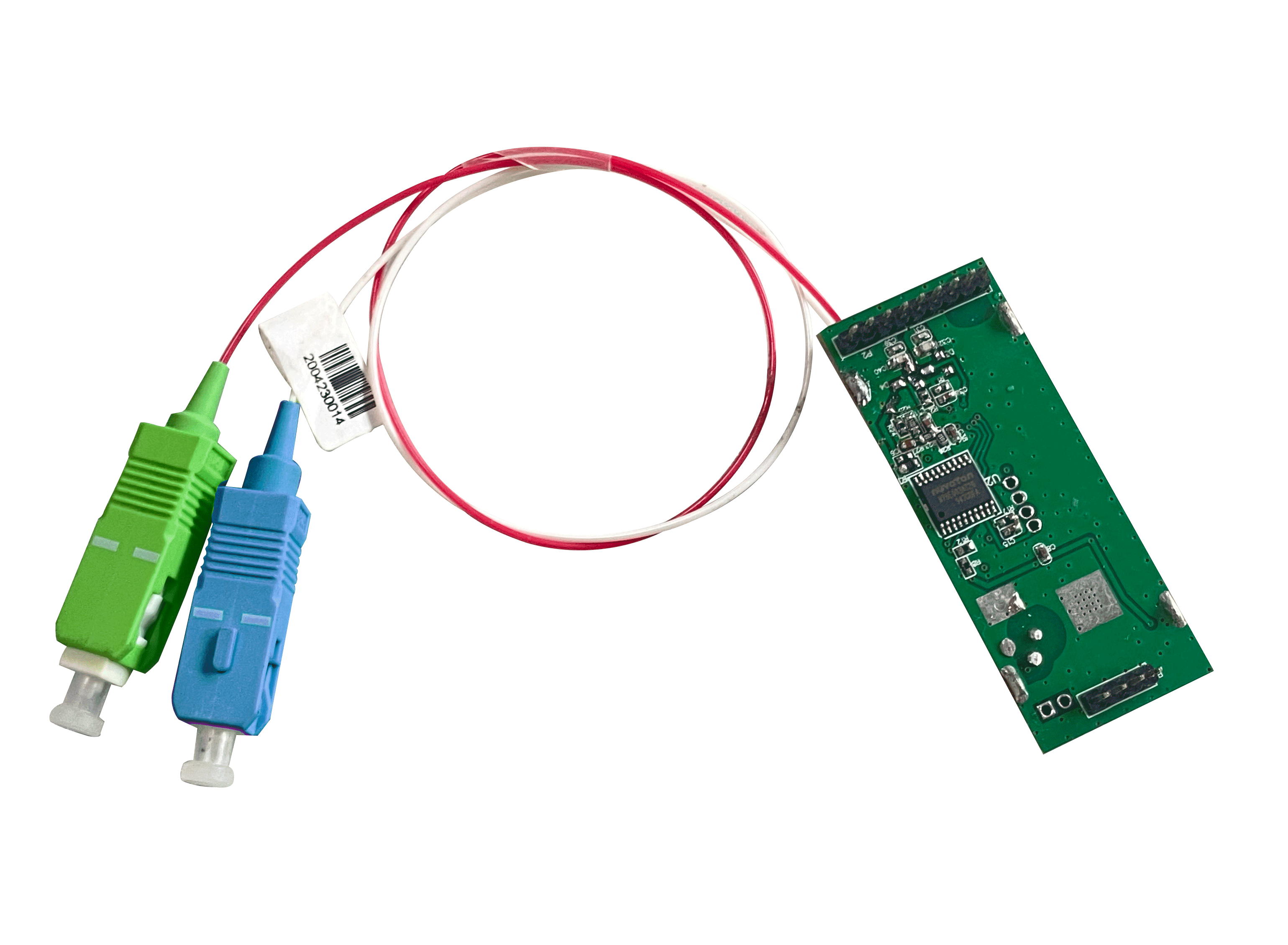

1310/1490/1550nm WDM集成
FTTH光接收模塊
概述:
PTR6599是一款集成WDM的光接收模塊，專為FTTP/FTTH網絡應用而設計。 可用于ONU、家庭網關等設備，完成CATV信號接收功能。 具有高性能、低接收光功率、低功耗、低成本等特點，為運營商提供優質的寬帶有線電視網絡系統家庭接收設備解決方案，可用于不同的網絡結構。
PTR6599-*-*-*-AGC具有光AGC功能和基本網管功能：AGC有20dB控制范圍，網管可開關模塊，可設置輸入光的AGC范圍等，網管 可監控包括：模塊開/關、光功率值、輸入光程可變功能。
PTR6599-*-*-*-NMS具有AGC和全NMS網管功能。 網管可監控包括：輸出電平值、模塊開/關、光功率值、可變輸入光程、數字衰減值功能。
特征:
?單纖、集成三工器WDM接收器
?PFOC認證尾纖
?1310nm Tx，1490nm Rx，1550nm視頻Rx
? 高性能模擬InGaAs PIN

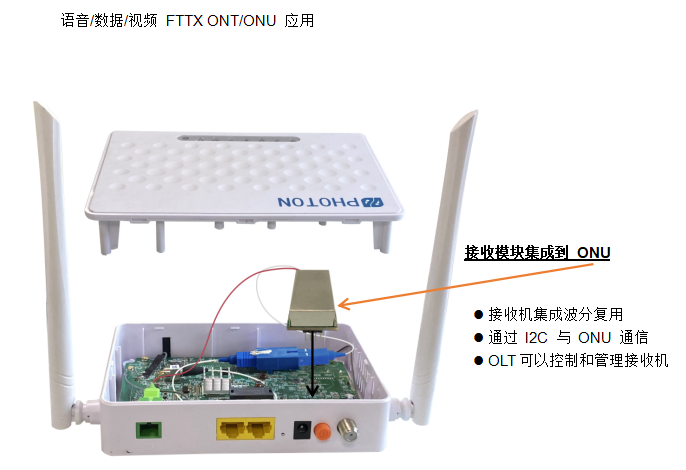

?語音/數據/視頻FTTx ONT/ONU應用
?1550nm CATV波長阻擋濾光片
?寬光功率接收范圍：-18~+2dBm
?45M~1000MHz視頻帶寬
?PON突發模式上行傳輸
?低EMI和出色的ESD保護
?低功耗
? AGC功能操作
?I2C接口用于管理
?輸入光功率和溫度監測
? RF輸出信號啟用/禁用
?RoHS6合規性
1. 參數
表1 –接收器規格
|
性能 |
項目 |
特點和規格 |
單位 |
數值 |
描述 |
|
1. 光學特征 |
1.1 |
有線電視工作波長 |
(nm) |
1260~1620（1550~1560optional） |
光學接收器范圍 |
|
1.2 |
塊式濾波器波長范圍 |
(nm) |
1540~1563 |
有線電視1550 nm的濾波器 |
|
|
1.3
|
反射端口波長范圍 |
(nm) |
1290~1330 1480~1500 |
G-PON波段 |
|
|
1260~1280 1575~1580 |
XGS-PON波段 |
||||
|
1524~1544 1596~1562 |
NG-PON2波段 |
||||
|
1.4 |
PtP WDM-PON波段 |
(nm) |
1610~1625 |
可選 |
|
|
1.5 |
OTDR監視器波段 |
(nm) |
1640~1660 |
可選 |
|
|
1.6 |
信道隔離 |
(dB) |
≥40 |
1550 &1490nm |
|
|
1.7 |
WDM插入損耗 |
(dB) |
0.7 |
|
|
|
1.8 |
PIN責任 |
(A/W) |
≥0.85 |
1550nm |
|
|
1.9 |
通帶紋波 |
(dB) |
0.3 |
|
|
|
1.10 |
極化相關損失 |
(dB) |
0.1 |
|
|
|
1.11 |
輸入功率 |
(dBm) |
+1~ -9 |
模擬電視（CNR>41dB） |
|
|
+1 ~-9 |
數字電視（MER>32dB） |
||||
|
1.12 |
光回波損耗 |
(dB) |
≥55 |
|
|
|
1.13 |
光纖連接器 |
|
SC/APC |
光學連接器的類型（綠色） |
|
|
1.14 |
光學隔離 |
dB |
-30 |
從外部的1310（1260-1360）nm到1490（1480-1500）nm Rx |
|
|
-40 |
從外部的1310（1260-1360）nm到1550（1540-1560）nm Rx |
||||
|
-32 |
從外部1490（1480-1500）nm到1550（1540-1560）nm Rx |
||||
|
-32 |
從外部的1555 nm到1490 nm Rx |
||||
|
1.15
|
光隔離波長阻擋濾波器 |
dB |
30 |
從外部1530nm(>1530nm)到1490（1480-1500）nmRx |
|
|
30 |
從外部1450 nm(<1450nm)到1490 (1480–1500) nm Rx |
||||
|
30 |
從外部1577（1575-1625）nm到1550（1540-1560）nm Rx |
||||
|
1.16 |
光學串?dāng)_ |
dB |
-47 |
從內部的1310（1260-1360）nm TX到1490（1480-1500）nm Rx |
|
|
-47 |
從內部的1310（1260-1360）nm TX到1550（1540-1560）nm Rx |
||||
|
1.17 |
光回波損耗 |
dB |
≥55 |
|
|
|
2.射頻特征 |
2.1 |
工作帶寬 |
(MHz) |
47 ~1000 |
頻率開始到停止 |
|
2.2
|
輸出電平 |
(dBuV) |
74 |
@50MHz |
|
|
76 |
@450MHz |
||||
|
78 |
@870MHz |
||||
|
2.3 |
Tilt |
dB |
4 |
47 ~1000MHz |
|
|
2.4 |
AGC范圍 |
(dBuV) |
10 |
AGC-9 to+1 dBm |
|
|
2.5 |
射頻回波損耗 |
(dB) |
≥15 |
47 ~1000MHz |
|
|
2.6 |
出端阻抗 |
(Ω) |
75 |
阻抗75歐姆 |
|
|
3.模擬電視鏈接功能 |
3.1 |
試驗信道 |
CH |
54CH(PAL-B/G) |
59 PAL模擬CH和80數字256 QAM全CH負載 |
|
3.2 |
OMI |
(%) |
3.8 |
光學調制指數 |
|
|
3.3 |
CNR1 |
(dB) |
51 |
Pin＝-1dBm |
|
|
3.4 |
CNR2 |
(dB) |
44 |
Pin＝-8dBm |
|
|
3.5 |
CTB |
(dB) |
≤-65 |
Pin:+1~-9dBm |
|
|
3.6 |
CSO |
(dB) |
≤-60 |
Pin:+1~-9dBm |
|
|
4.數字電視鏈接功能 |
4.1 |
MER |
(dB) |
≥33 |
Pin :+2.0至-8.0dBm，64 QAM全CH加載 |
|
≥30 |
Pin <= -8.0至-15.0dBm，64 QAM全通道負載 |
||||
|
4.2 |
BER |
(dB) |
<1.0E-9 |
Pin :+2.0~ -15dBm， 請看表 |
|
|
5.通用功能 |
5.1 |
電源 |
(V) |
DC+5V |
輸出5VDC±0.5V， 輸入220VAC 50赫茲 |
|
5.2 |
電源紋波 |
mVp-p |
<100 |
100Hz to 1Mz |
|
|
5.3 |
能量消耗 |
(W) |
≤3 |
請具體...xx...mA |
|
|
5.4 |
工作溫度 |
(℃) |
-10 ~ +65 |
工作溫度 |
|
|
5.5 |
存儲溫度 |
(℃) |
-40 ~ 85 |
貯存溫度 |
|
|
5.6 |
工作相對溫度 |
(%) |
5 ~ 95 |
濕度 |
|
|
5.7 |
鉛焊溫度 |
(℃) |
260 |
10 sec |
|
|
5.8 |
方面 |
(mm) |
WxHxD |
50.4x20.2x15 (mm) |
2、EEPROM映射
表2地址
|
HEX Addr. |
大小（字節） |
名字 |
默認值（十六進制） |
描述 |
|
模塊參數 |
||||
|
00-0B |
12 |
CUST_PN |
ASCII |
客戶部件編號 |
|
14-23 |
16 |
VENDOR_NAMEBR_UPSTREAM |
ASCII |
模塊供應商名稱 |
|
38-3B |
4 |
修訂 |
ASCII |
供應商修訂 |
|
44-53 |
16 |
序列號 |
ASCII |
供應商分配的序列號 |
|
54-5B |
8 |
生產日期 |
ASCII |
日期代碼 |
|
5C |
1 |
診斷類型 |
ASCII |
診斷性監測實現 |
|
60-7D |
30 |
零件號碼 |
Unsigned |
預訂的 |
|
7E-7F |
2 |
供應商特定 |
ASCII |
預訂的 |
|
數字設置 |
||||
|
0C-3D |
|
|
|
預訂的 |
|
模擬設置 |
||||
|
10 |
1 |
最小射頻輸出 |
無符號的二進制 |
1字節查找表。(10dBmV) |
|
11 |
1 |
低視頻輸入功率 |
兩個 補碼 |
低電平光輸入視頻 功率(-15.0dBm) |
|
12 |
1 |
高視頻輸入功率 |
兩個 補碼 |
高級光輸入視頻 功率(+2dBm) |
|
13 |
1 |
正常射頻傾斜 |
無符號的二進制 |
54-870Mhz正斜率 響應(0dB) |
|
25 |
1 |
射頻帶寬 |
無符號的二進制 |
1字節查找表(02:54~870MHz) |
|
32 |
1 |
響應性 |
無符號的二進制 |
視頻檢測器輸出的比值電流到入射光功率 (Reg*0.01) |
3、診斷監視器功能的內存內容
表3 地址
|
HEX Addr. |
大?。ㄗ止?jié)） |
格式和狀態 |
默認值（十六進制） |
描述 |
|
報警和警告閾值 |
||||
|
00-01 |
2 |
溫度報警HI HI |
16位簽名 |
溫度高報警 閾值 |
|
02-03 |
2 |
溫度報警LO |
16位簽名 |
溫度低報警閾值 |
|
04-05 |
2 |
溫度報警HI |
16位簽名 |
溫度高報警閾值 |
|
06-07 |
2 |
溫度報警LO LO |
16位簽名 |
溫度低報警閾值 |
|
08-09 |
2 |
VCC報警 HI HI |
16位簽名 |
VCCHi Hi 報警閾值 |
|
0A-0B |
2 |
VCC報警LO |
16位簽名 |
VCC Lo報警 閾值 |
|
0C-0D |
2 |
VCC報警HI |
16位簽名 |
VCC Hi報警 閾值 |
|
0E-0F |
2 |
VCC報警LO LO |
16位簽名 |
VCC Lo Lo報警 閾值 |
|
10-11 |
2 |
VPDMOM報警HI HI |
16位簽名 |
VPDMOM Hi Hi，報警 閾值 |
|
12-13 |
2 |
vpdmom警報 |
16位簽名 |
VPDMOM Lo報警 閾值 |
|
14-15 |
2 |
VPDMOM報警HI |
16位簽名 |
VPDMOM Hi報警 閾值 |
|
16-17 |
2 |
VPDMOM報警LO LO |
16位簽名 |
VPDMOM Hi報警 閾值 |
|
18-19 |
2 |
RFMON報警 HI HI |
16位簽名 |
RFMONHi Hi，報警閾值 |
|
1A-1B |
2 |
RFMON報警LO |
16位簽名 |
RFMON Lo報警 閾值 |
|
1C-1D |
2 |
RFMON報警HI |
16位簽名 |
RFMON Hi報警 閾值 |
|
1E-1F |
2 |
RFMON報警LO LO |
16位簽名 |
RFMON Lo Lo報警 閾值 |
|
... |
|
|
|
|
4、引腳定義

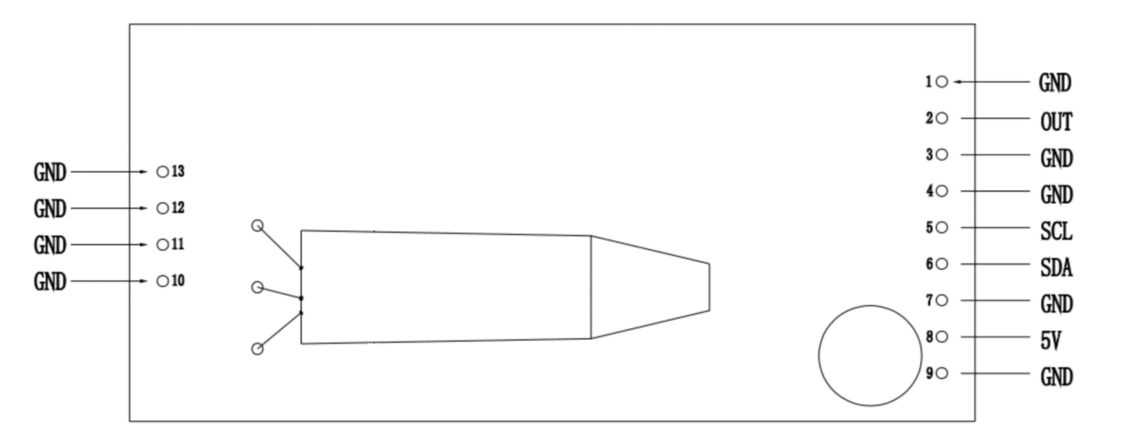

圖：引腳定義
表4：引腳定義
|
No. |
描述 |
備注 |
|
1 |
GND，Ground |
|
|
2 |
RF Out |
|
|
3 |
GND，Ground |
|
|
4 |
GND，Ground |
|
|
5 |
SCL，I2C總線時鐘引腳 |
|
|
6 |
SDA，串行數據地址輸入/輸出 |
|
|
7 |
GND，Ground |
|
|
8 |
Vcc，+5V電源引腳，需外接5V電源 |
|
|
9 |
OPT，光功率 |
|
|
10 |
GND，Ground |
|
|
11 |
GND，Ground |
|
|
12 |
GND，Ground |
|
|
13 |
GND，Ground |
|
5、 RF輸出電平和MER樣本測試數據
表5
|
頻率 |
180MHZ |
604MHZ |
836MHZ |
|||
|
輸入光功率 |
輸出電平(dBuV) |
MER (dB) |
輸出電平(dBuV) |
MER (dB) |
輸出電平(dBuV) |
MER (dB) |
|
+1dBm |
74.5 |
35.8 |
77.1 |
37.2 |
78.2 |
37.0 |
|
-1dBm |
74.5 |
36.1 |
77.8 |
37.8 |
79.2 |
36.8 |
|
-3dBm |
74.6 |
36.0 |
78.1 |
37.7 |
78.9 |
37.2 |
|
-5dBm |
74.7 |
36.0 |
78.5 |
37.6 |
79.4 |
37.2 |
|
-7dBm |
75.0 |
35.6 |
79.1 |
37.3 |
79.4 |
36.5 |
|
-9dBm |
75.3 |
35.2 |
79.4 |
36.7 |
79.6 |
36.2 |
|
-12dBm |
73.8 |
33.6 |
74.3 |
34.6 |
73.7 |
34.5 |
注：測試條件：@59 PAL CW載波，80個數字64QAM，1550nm發射機+EDFA，3.7% OMI，50km光纖加衰減器，-5 dBm光輸入功率，550MHz。
測試設備設置：起始頻率：5MHz，終止頻率1000MHz；ATT0Db，RBW30KHz，VBW10KHz。

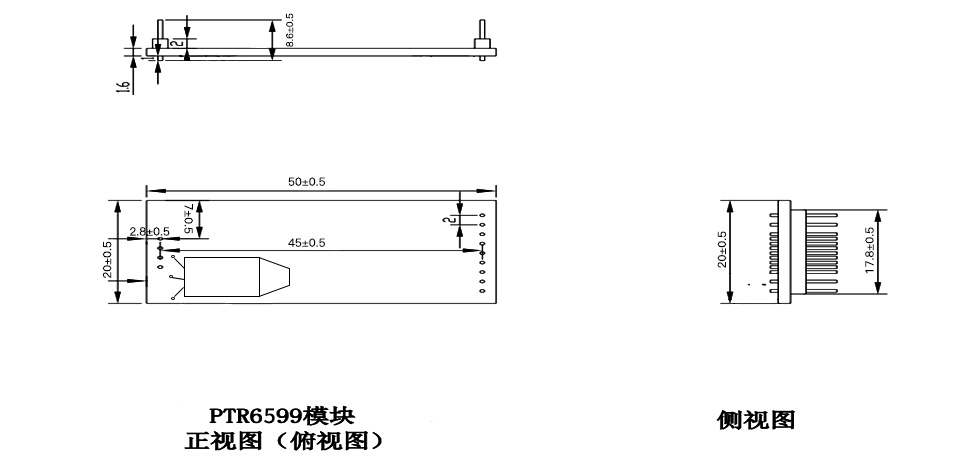

4. 包裝圖
5. 零件編號和定義
PTR6599-1-2-3-4
1：SA：SC/APC，F(xiàn)A：FC/APC； 輸入(Comm.)光纖連接器的類型。
2：SA：SC/APC，SU：SC/UPC；ONU(1310/1490nm)型光纖連接器。
3：WDM：帶1310/1490/1550nm解復用器； 無：無波分復用
4：AGC：AGC，具有AGC功能和NMS（管理）
表6：訂購信息
|
模型 |
描述 |
纖維 |
連接器 |
|
PN: 040-6599-001（M4WA10AA-2） PTR6599-SA-SU-WDM-AGC |
使用AGC， 1310/1490/1550nm波分復用 |
Φ0.9mm，COM光纖長度L：130±20mm ONU光纖長度L：130±20mm |
Com輸入連接器 SC/APC， ONU輸出連接器SC/UPC |
