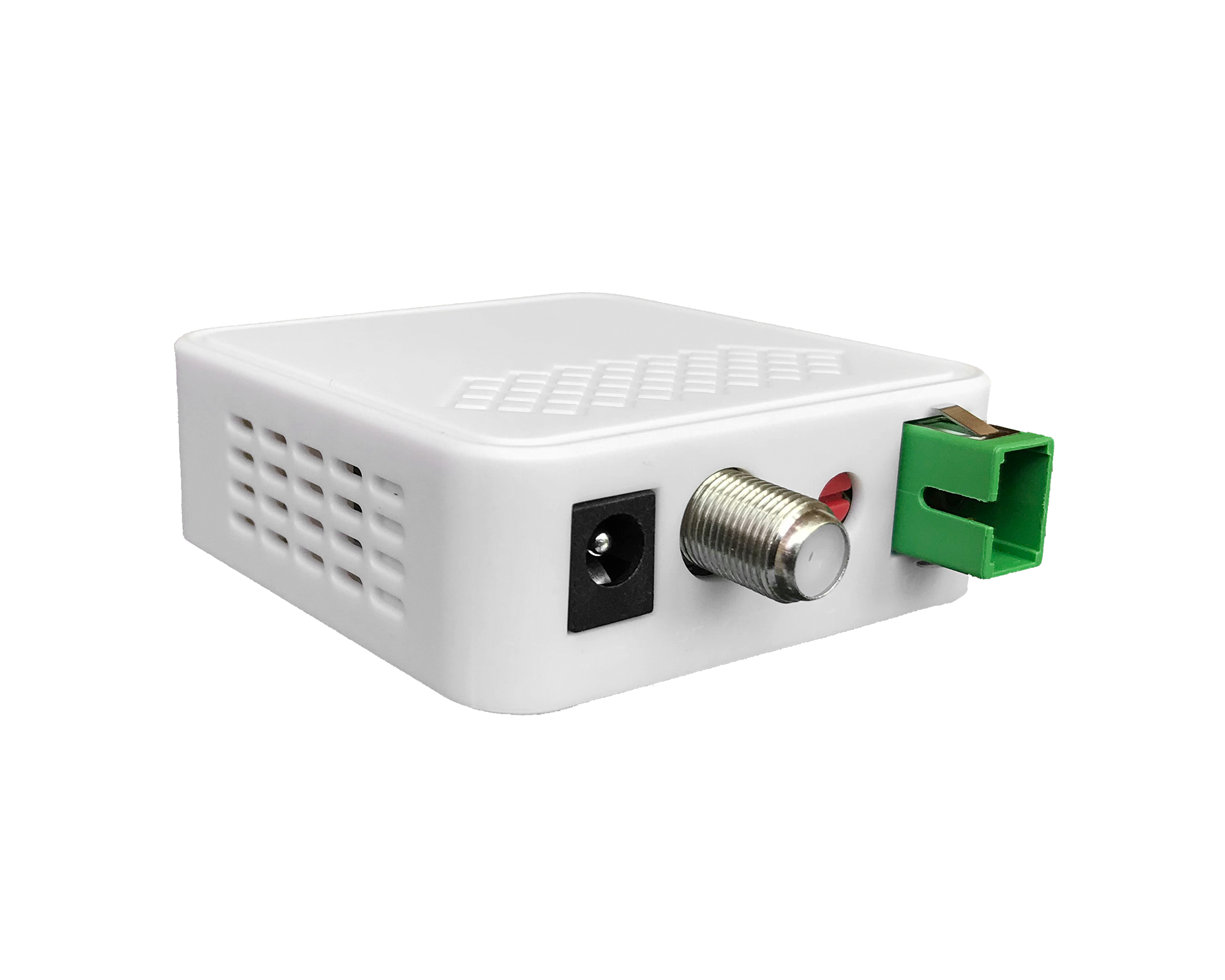

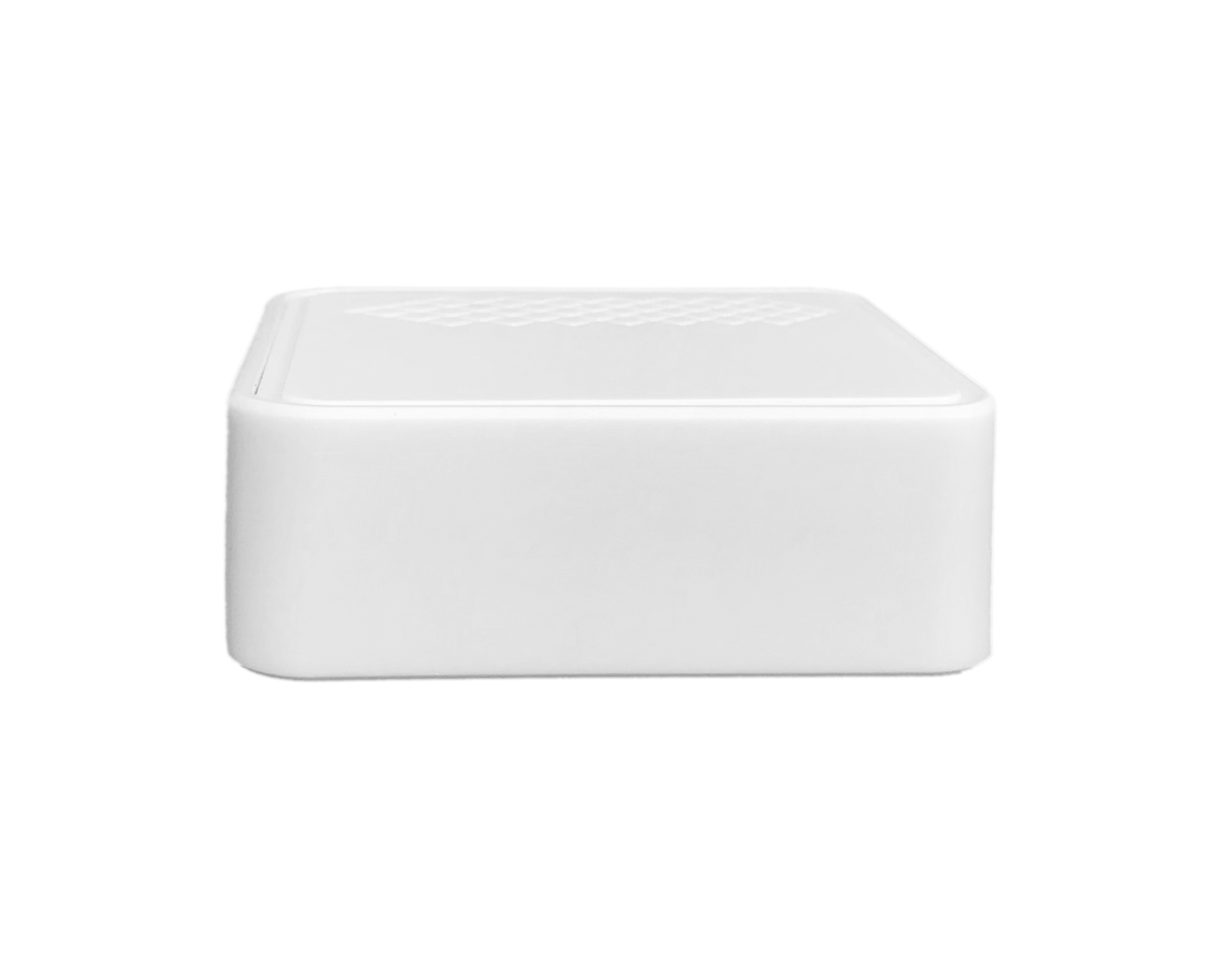

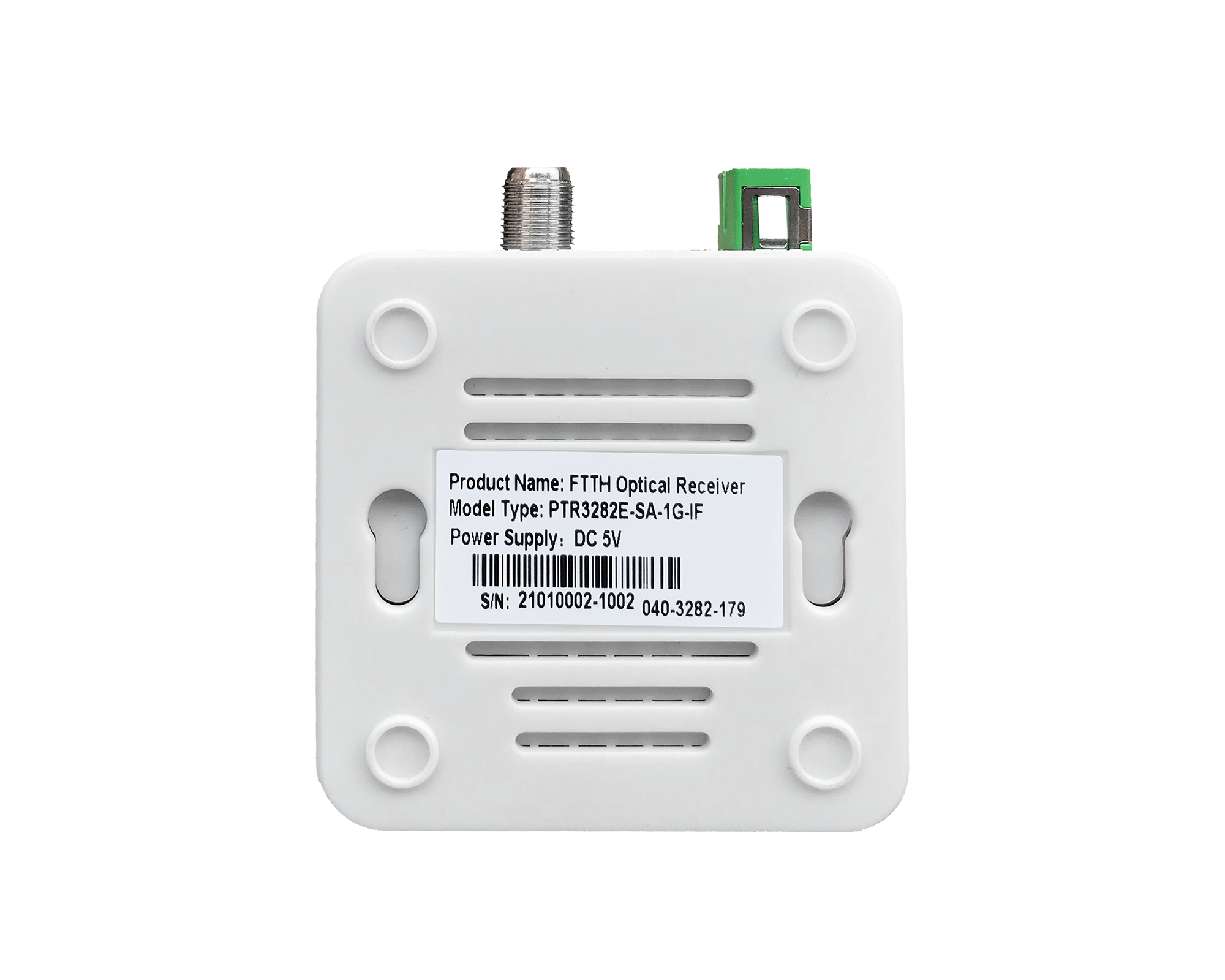

PTR3282E-電平可調光接收機
1. 描述

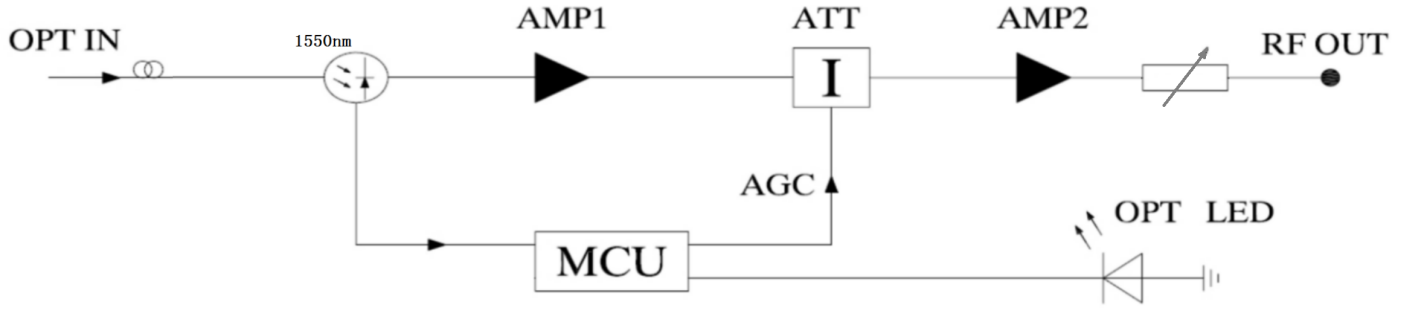

PTF3282E是一款輸出電平可調FTTH光接收機，其射頻輸出電平可以手動調節。 它可以接收1310 / 1550nm的光信號，也可以定制只接收1550nm的光信號，用于與PON合波三重應用方案。 它為CATV運營商提供了高性能，較低的接收器光功率和較低的成本，可提供高質量和出色的光纖到戶的網絡解決方案。 產品示意圖如下：
2. 特點
■ 1 GHz工作帶寬
■ RF 射頻輸出電平可調，20dB
■ 光AGC范圍：0至-15dB
■ 寬光功率輸入范圍 -18~0dBm
■ 低功耗<0.8W;
|
序號 |
參數 |
規格 |
單位 |
注備 |
|
1 |
波長 |
1550/1310 |
nm |
常規 |
|
1550 |
nm |
|
||
|
2 |
光功率輸入范圍 |
-18~0 |
dBm |
推薦 -15 to 0 |
|
3 |
光輸入反射損耗 |
≥45 |
dB |
|
|
4 |
帶寬 |
47~1003 |
MHz |
|
|
5 |
平坦度 |
±1.0 |
dB |
47~1000MHz，@ 25 ℃ |
|
6 |
斜率 |
0~1.0 |
dB |
47~1000MHz，@ 25 ℃ |
|
7 |
穩定度 |
±1.0 |
dB |
工作溫度 (-25 ~ +65 ℃) |
|
8 |
輸出電平 |
73±2 |
dBuV |
-15 to 0dBm 輸入光功率, 每頻道調制 度4.0%, 測試頻點860MHz, @ 25 ℃ |
|
9 |
MGC (射頻調節范圍) |
20 |
dB |
0~20dB 調節, 55~75dBuV |
|
10 |
阻抗 |
75 |
Ohm |
|
|
11 |
反射損耗 (47~1000MHz) |
≥14 |
dB |
@25 ℃ |
|
12 |
MER |
≥35 |
dB |
-10~0dBm 輸入光 |
|
13 |
功率 |
< 0.8 |
W |
|
|
14 |
工作溫度 |
-25~65 |
℃ |
|
|
15 |
儲存溫度 |
-40~70 |
℃ |
|
|
16 |
儲存濕度 |
≤95 |
％ |
無冷凝 |
|
17 |
光接口 |
SC/APC |
|
FC/ST 可選 |
|
18 |
電源 |
DC5V/0.5A |
|
外置適配器 |
|
20 |
射頻輸出接頭 |
F |
|
公制或英制 |
|
21 |
尺寸 |
65×80×26 |
mm |
|
|
22 |
重量 |
Net :0.15 |
kg |
毛重:0.184 |
