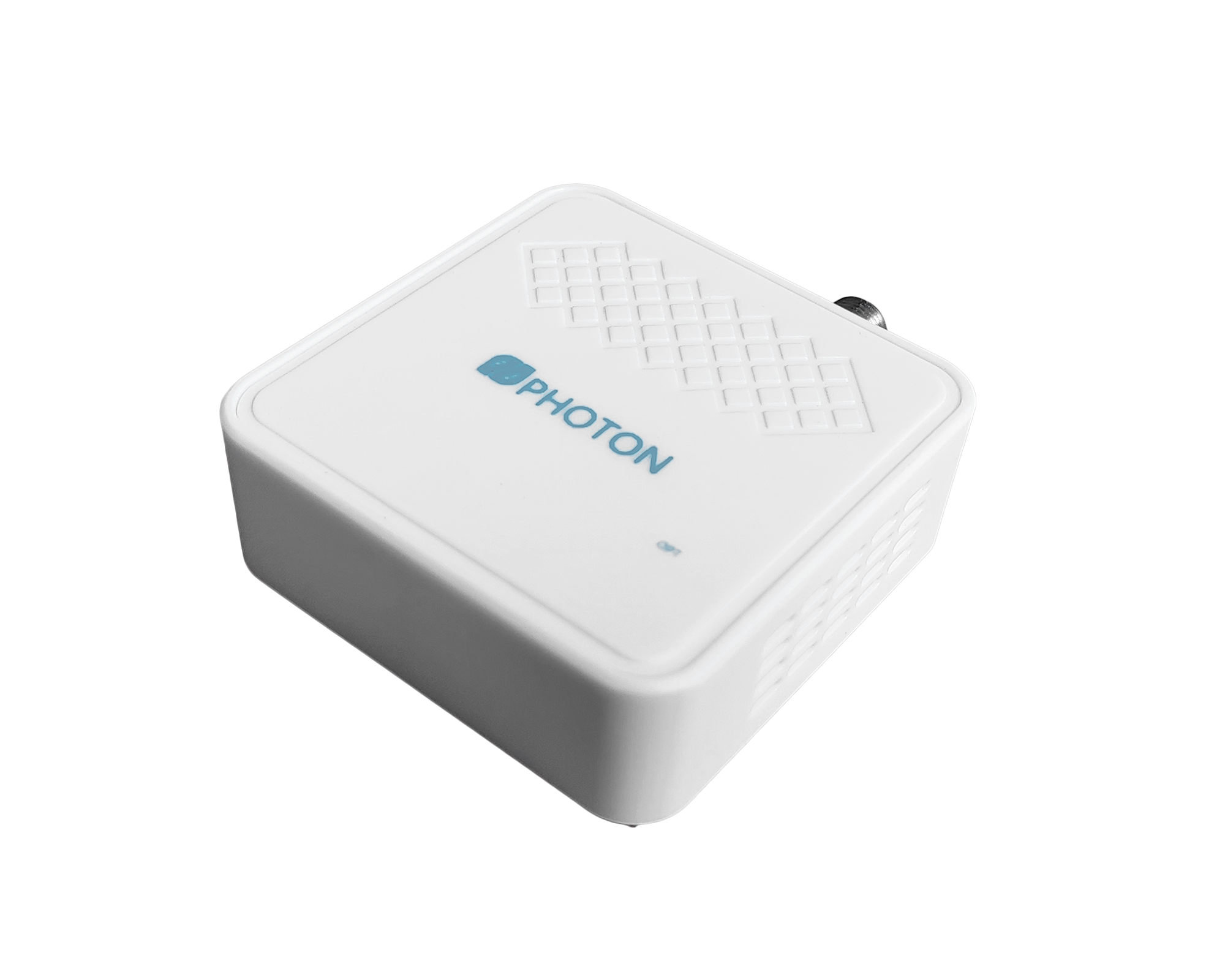

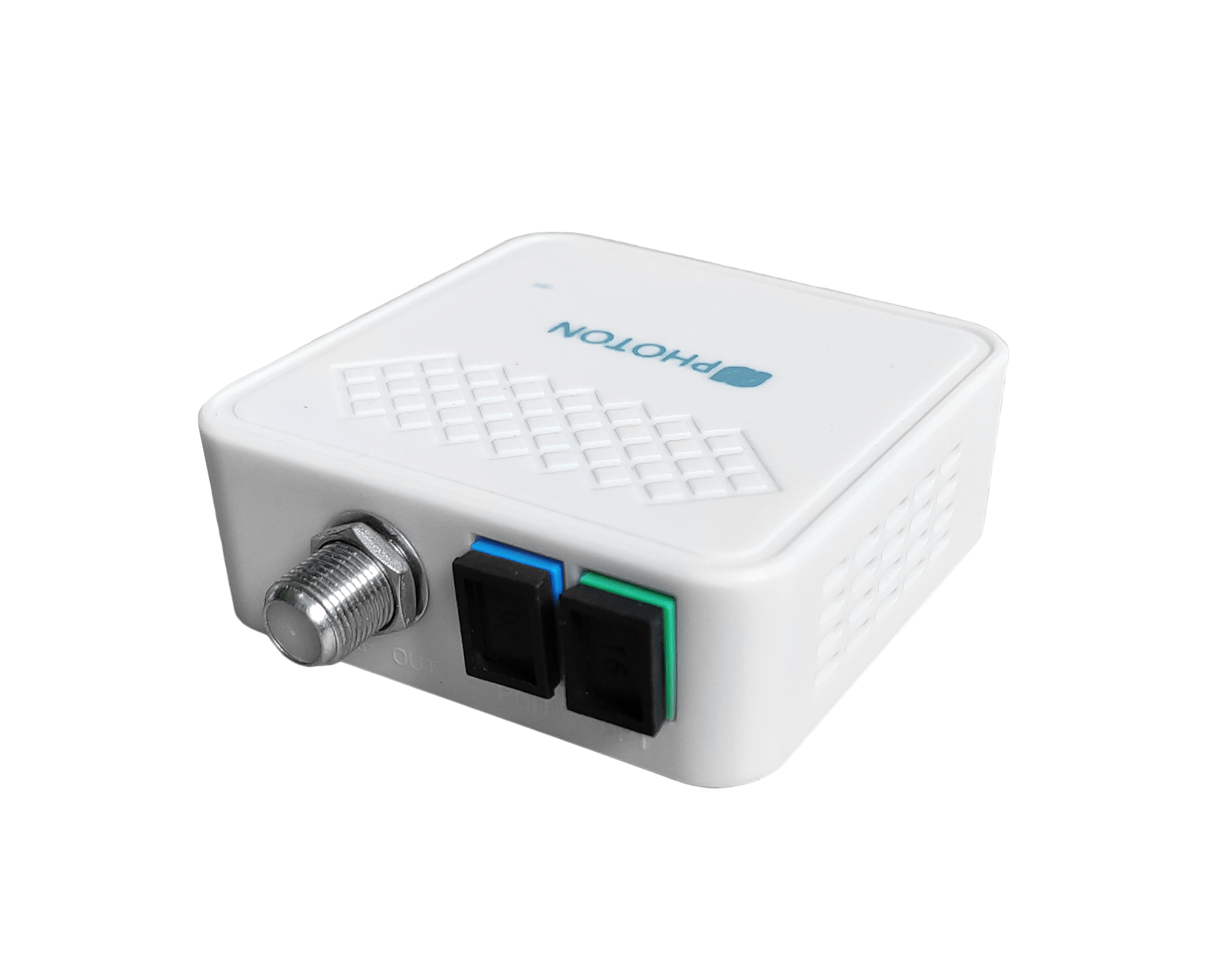

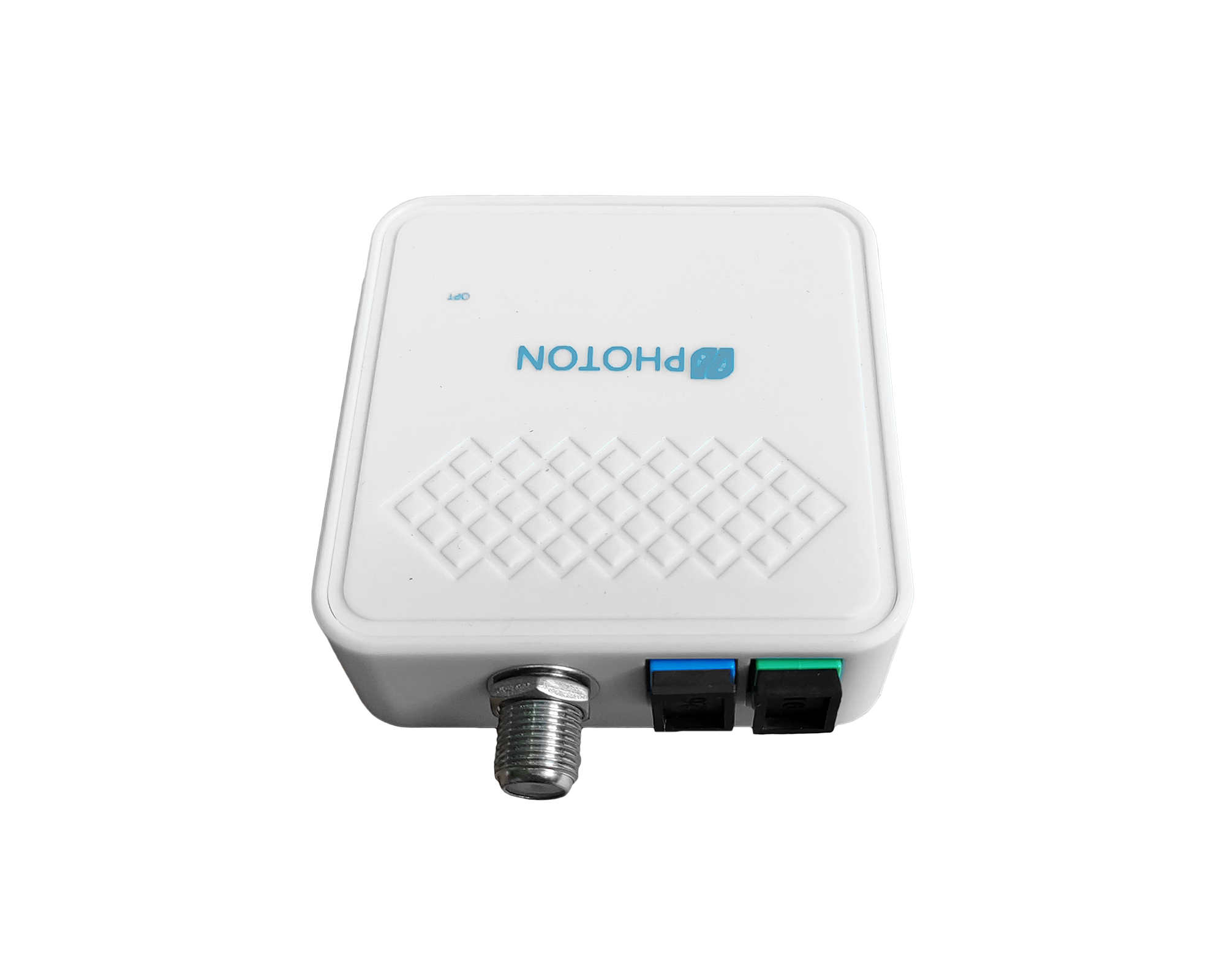

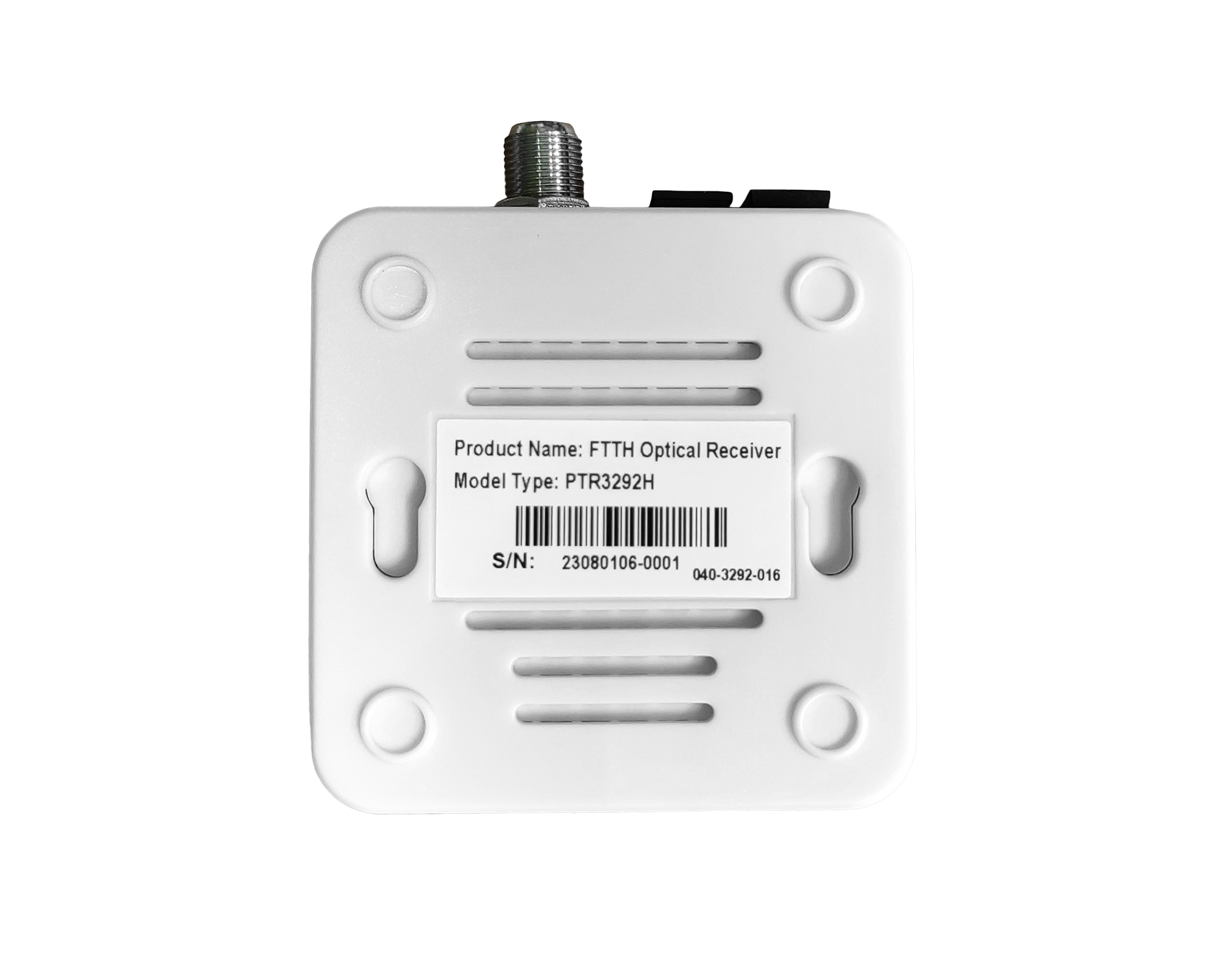

CATV無源光接收機
PTR3292H
描述：
PTR3292H系列CATV無源光接收機，用于數字電視光纖到戶。本機采用高靈敏度的光接收機，低功耗。當輸入光功率Pin= 0 dbm,輸出電平Vo =60 dBμV可以靈活的應用,光纖到家庭網絡應用程序。內置1310/1490nm濾光片，適用于單光纖三波系統，CATV波長為1550nm。
特點:
1、 低功率
2、 47 ~ 1003 mhz帶寬
3、 輸出電平=60 dbμv(Pin= 0 dbm)
4、內置WDM波分復用技術
產品應用:
1、 家庭用CATV光纖(FTTH)
2、 三網(電信網、有線電視網絡、互聯網)
3、 FTTH PON
|
描述 |
單位 |
規格 |
備注 |
|
|
特性 |
CATV波長 |
(nm) |
1260~1620 |
H9008A |
|
1540 ~ 1563 |
H9008A/WF |
|||
|
通道 |
(dB) |
≥40 |
|
|
|
響應 |
(A / W) |
≥0.85 |
1310nm |
|
|
≥0.9 |
1550nm |
|||
|
光功率輸入范圍 |
(dBm) |
2~-10 |
|
|
|
光回波損耗 |
(dB) |
≥55 |
|
|
|
光纖鏈路 |
|
SC/APC |
H9008A-SC |
|
|
|
FC/APC |
H9008A-FC |
||
|
射頻規范 |
帶寬 |
(MHz) |
47 ~ 1003 |
|
|
輸出電平 |
(dBμV) |
>60 |
數字電視(Pin=-0dBm) |
|
|
回波損耗 |
(dB) |
≥14 |
47 ~ 862MHz |
|
|
輸出阻抗 |
(Ω) |
75 |
|
|
|
輸出端口 |
|
1 |
|
|
|
射頻連接器 |
F連接器 |
|
|
|
|
連接特性 |
OMI |
(%) |
4.3 |
|
|
MER |
(dB) |
≥38 |
Pin=+1~-6dBm |
|
|
≥30 |
Pin=-13dBm |
|||
|
BER |
(dB) |
<1.0E-9 |
Pin=+2~-14dBm |
|
|
操作溫度 |
工作溫度 |
(℃) |
-20 ~ +50 |
|
|
存儲濕度 |
(℃) |
-40 ~ +85 |
|
|
|
工作濕度 |
(℃) |
5 ~ +95 |
|
|
|
產品尺寸 |
尺寸 |
(mm) |
65mmx74mmx26mm |
類型 |
