描述:

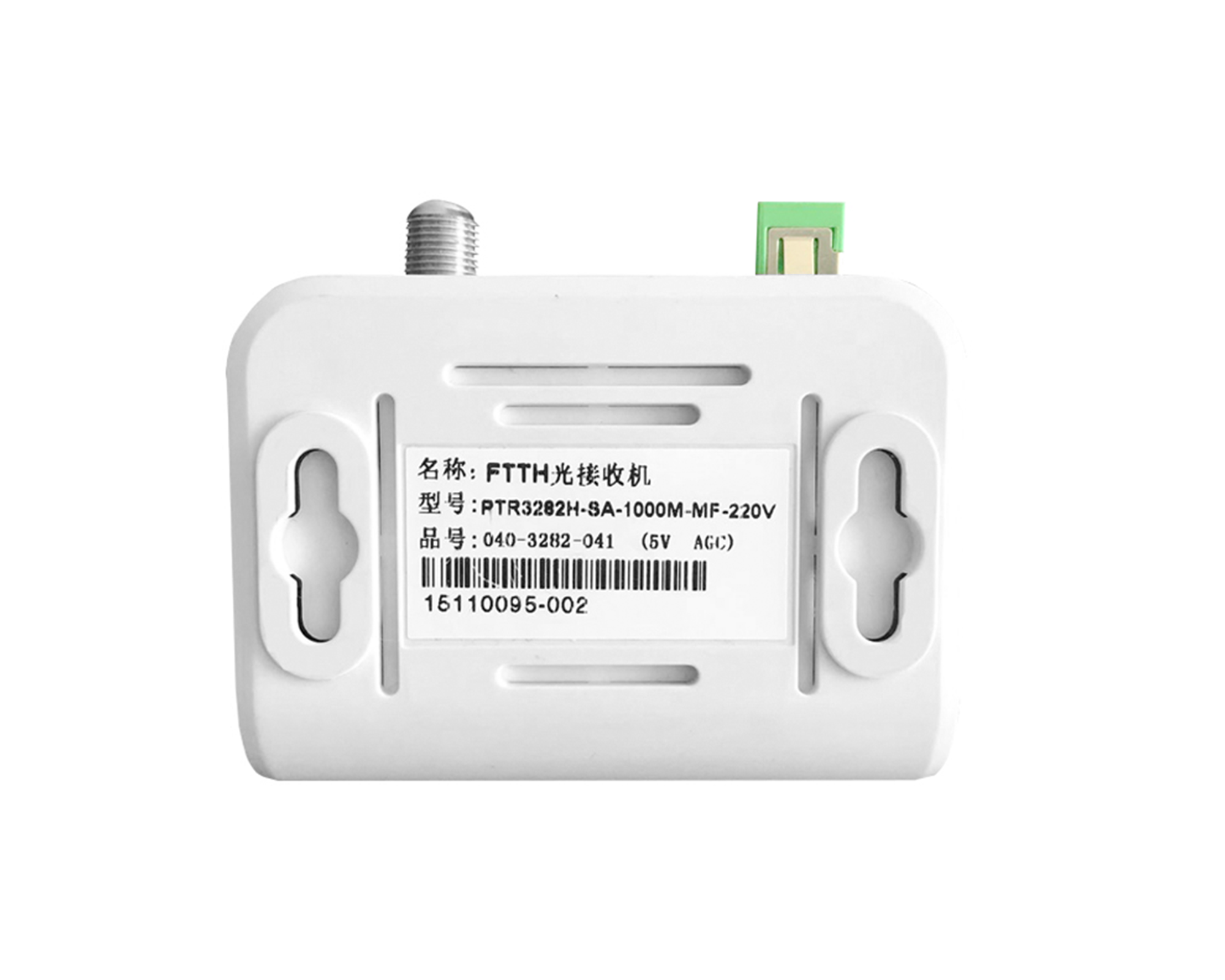

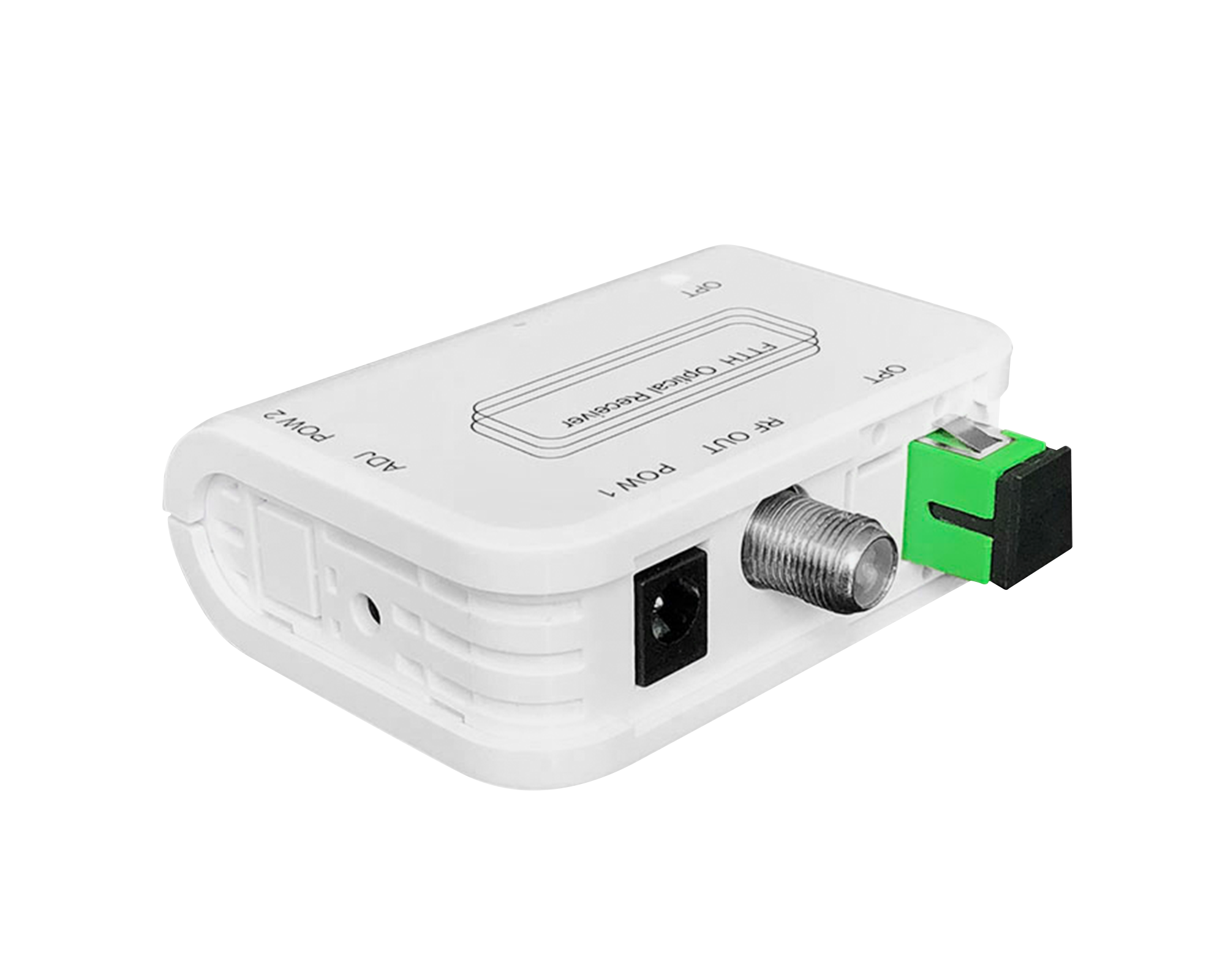

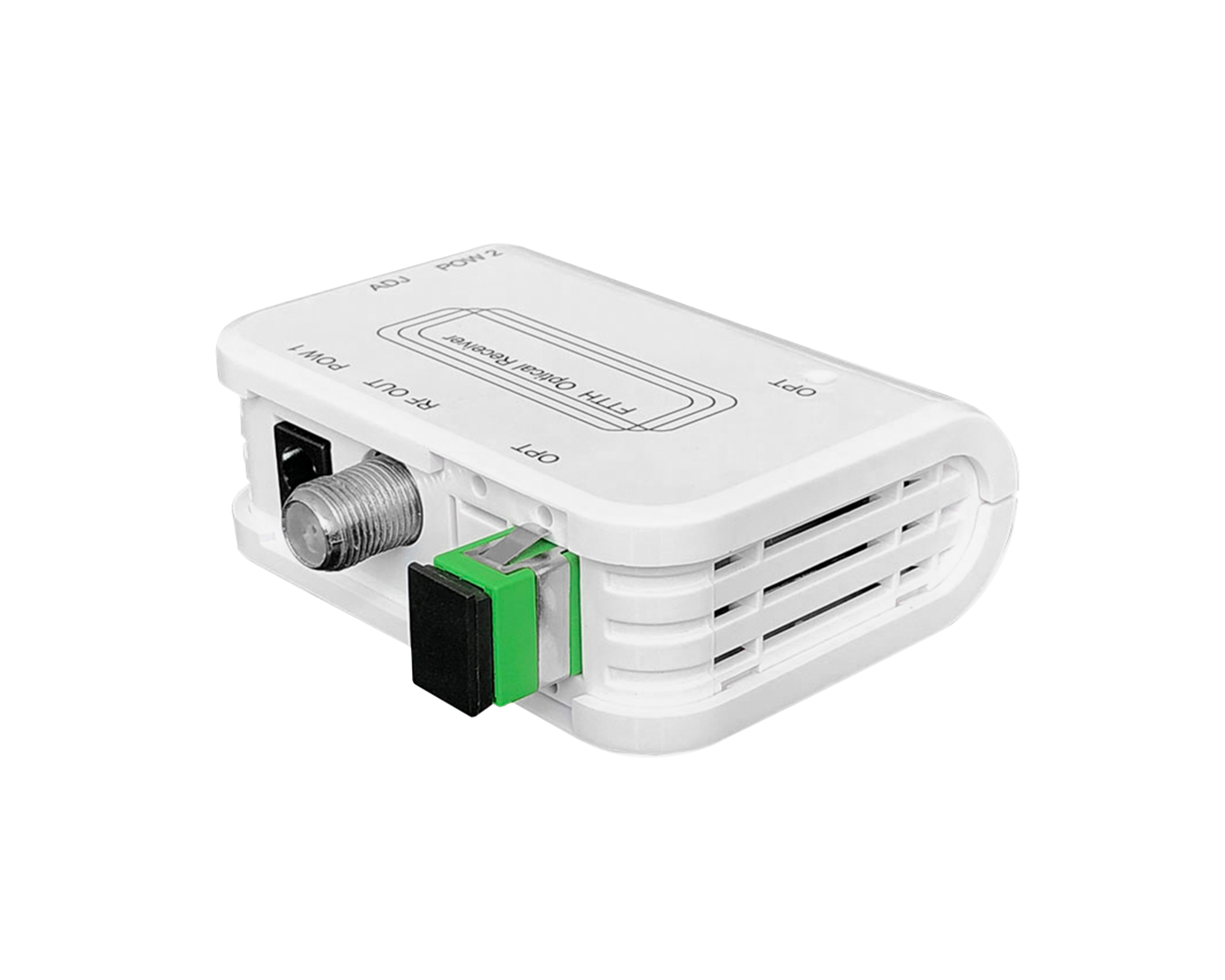

PTR3282H 是室內小型低光接收機,特為FTTH網絡應用設計，外形小巧美觀，可用于桌面或掛墻安裝，高性能，低接收光功率和低成本，單口雙口輸出可選，選配靈活，為運營商提供FTTH寬帶有線電視網絡系統解決方案，可用于不同的網絡結構。
PTR3282H光接收機接收光功率范圍為-18dBm~0dBm，光AGC范圍為-12~-2dBm,光AGC控制點可調，任意10dB內可訂。單口獨立輸出RF電平72dBuV@-15接收，MER大于32dB。
特性:
■ 輸入光波長：1100～1600nm
■ 帶寬可達1 Ghz
■ 低的光功率接收范圍:-18~0dBm
■ 輸出電平可達72dBuV （-15dBm光輸入時）
■ 2路射頻輸出可選
■ 低功耗<1.0W
■ 采用進口低噪聲、高性能、高可靠砷化鎵芯片
■ 高性能：MER≥32dB(-15~-5輸入光功率)
■ 可選帶AGC，AGC范圍（-12~-2dBm內的任意10dB內）可由用戶選訂。
|
描述 |
單位 |
規格 |
備注 |
||
|
光性能 |
|||||
|
帶寬 |
nm |
1100~1600 |
|
||
|
接收光功率范圍 |
dBm |
-18~0 |
|
||
|
響應度 |
V/mW |
0.85/0.9 |
1310nm/1550nm |
||
|
光輸入反射損耗 |
dB |
≥45 |
|
||
|
RF性能 |
|||||
|
帶寬 |
MHz |
47~1003 |
870 MHz可選（無雙向?yàn)V波器） |
||
|
平坦度 |
dB |
≤±0.75 |
|
||
|
正常斜率 |
dB |
0~1 |
|
||
|
正常輸出電平 |
dBμV |
70dBuV |
-15dBm輸入光功率 |
||
|
反射損耗 |
dB |
≥16 |
|
||
|
阻抗 |
Ω |
75 |
|
||
|
CNR |
dB |
≥52 |
59路 PAL 負載波, 1310nm 發射機, 4.0% OMI, 10km 光纖, -1 dBm 接收光功率, 88 dBuV 輸出電平 at 870MHz |
||
|
CSO |
dBc |
≥63 |
|||
|
CTB |
dBc |
≥68 |
|||
|
MER |
dB |
≥36 |
-6輸入光功率 |
||
|
抗浪涌 |
V/A |
4000 |
浪涌 (1.2/50us) IEEE62.41 and IEC 1000-4-5 |
||
|
電源 |
|||||
|
電壓輸入范圍 |
VDC |
5V |
|
||
|
功耗 |
W |
<1 |
|
||
|
環境參數 |
|||||
|
工作溫度 |
℃ |
-25~65 |
|
||
|
存儲溫度 |
℃ |
-40~70 |
|
||
|
存儲濕度 |
RH% |
≤95 |
|
||
|
用戶接口 |
|||||
|
光連接類型 |
|
SC/APC |
FC/APC, E2000 |
||
|
射頻輸出連接類型 |
|
F型 |
公制或英制 |
||
|
正向接收光功率指示燈 |
|
單色 LED |
|
||
|
運輸包裝 |
|||||
|
尺寸(長x寬x高) |
mm |
420*420*250 |
|
||
|
重量 |
kg |
11.8/ctn 12.2/ctn(2RF) |
|
||
|
數量 |
pcs |
100/ctn |
|
||
