當前所在頁面 ：首頁 >產品中心>CATV>光接收機
概述:

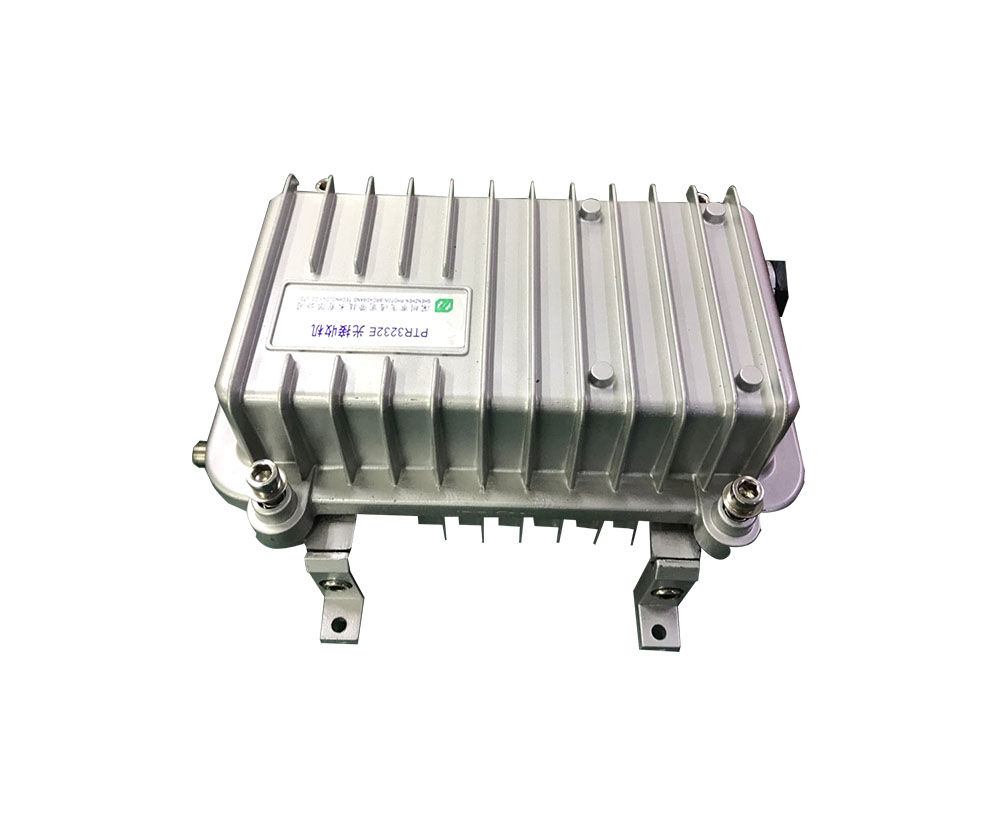

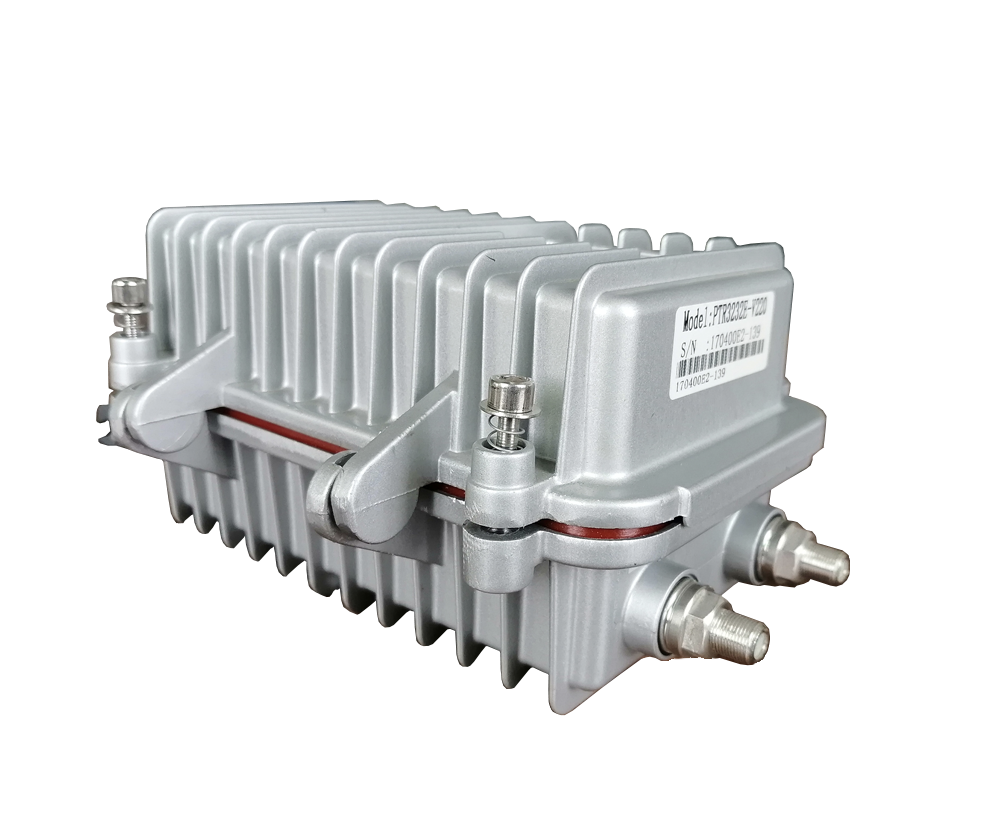

PTR3232E為單向機型，前級采用全砷化鎵MMIC放大，后級為砷化鎵功率倍增放大模塊，射頻衰減和均衡采用連續可調的設計，還可根據用戶的實際需要，采用更具針對性的模塊組合。
特點:
■高響應度PIN光電轉換管，十級條形發光管光功率指示，光功率顯示更精確。
■線路優化設計，前級SMT工藝加后級模塊放大的經典線路，砷化鎵功率倍增模塊輸出，增益高、失真低射頻信號線性更佳。
■光AGC控制，輸入光功率－7～＋1dBm時，輸出電平保持基本不變，CTB、CSO基本不變。
■采用開關電源供電和防浪涌設計，具有較高的可靠性
■野外型機型設計，具有防水防潮功能
|
參數 |
單位 |
指標 |
備注 |
||
|
光指標 |
|||||
|
接收光波長 |
nm |
1100~1600 |
|||
|
接收光功率 |
dBm |
-7~+1 |
|||
|
光功率檢測電壓 |
V/mW |
1 |
1 |
||
|
響應靈敏度 |
A/W |
0.85/0.95 |
1310nm/1550nm |
||
|
光反射損耗 |
dB |
≥45 dB |
|||
|
射頻特性 |
|||||
|
工作帶寬 |
MHz |
45~1000 |
|||
|
平坦度 |
dB |
≤±0.75 |
|||
|
輸出電平 |
dBμV |
2*104或1*108 |
@870 MHz, 4% OMI, 接收光功率-1dBm |
||
|
監測點電平 |
dB |
-20±1.5 |
相對于正向輸出端口 |
||
|
電控均衡范圍 |
dB |
0~18 |
|||
|
電控衰減范圍 |
dB |
0~20 |
|||
|
反射損耗 |
dB |
≥16 |
|||
|
阻抗 |
歐姆 |
75 |
|||
|
CNR |
dB |
≥51 |
測試條件: -1 dBm 光接收功率, PHOTON 標準發射機,10km 光纖，4% OMI ，59路PAL 載波 |
||
|
CSO |
dBc |
≥60 |
|||
|
CTB |
dBc |
≥65 |
|||
|
射頻接頭類型 |
F |
公頭或母頭 |
|||
|
雷擊或抗浪涌 |
V/A |
5000 |
浪涌 (1.2/50us), |
||
|
電源要求 |
|||||
|
電壓輸入范圍 |
VAC |
A:AC(110~265)V; B;AC(35~90)V |
|||
|
功耗 |
W |
<15 |
|||
|
環境要求 |
|||||
|
工作溫度范圍 |
℃ |
-10~65 |
|||
|
儲存溫度范圍 |
℃ |
-40~85 |
|||
|
相對濕度 |
RH% |
|
無冷凝 |
||
|
用戶接口 |
|||||
|
射頻頭類型 |
&nbs, p; |
F-type |
公制或英制 |
||
|
光接頭 |
SC/APC |
可選: FC/APC/E2000 |
|||
|
射頻輸入檢測接口 |
F-type |
||||
|
尺寸.重量 |
|||||
|
尺寸 (長 x寬 x高) |
mm |
215x145x90 |
|||
|
重量 |
kg |
2.4 |
|||
