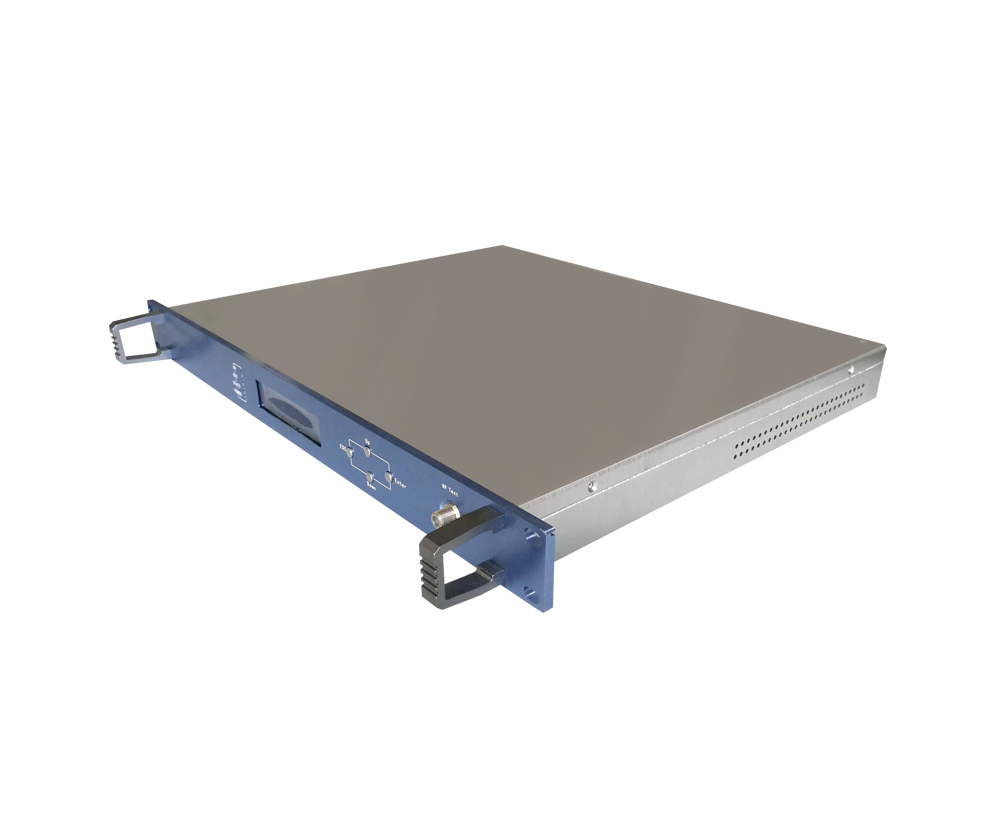

概述：
PTT5101D直調發射機以高線性、光隔離、分布反饋、熱電制冷DFB 1550nm激光器為基礎，為多頻道電視信號傳輸而特別設計。內設完善可靠的光功率輸出穩定電路和激光器熱電致冷器溫度控制電路，保證了整機的最佳性能和激光器長壽命穩定工作。機內激光器的所有工作參數和監視功能都處于微機的控制之下。前面板上的LCD液晶顯示屏顯示與激光器工作狀態相關的信息。一旦激光器的工作參數偏離軟件設定的允許范圍，將自動斷開激光器電源。同時提示告警，LCD液晶顯示屏顯示故障原因。
特點：
■ 在CATV及電話應用中發射PAL、NTSC、數字或壓縮數字信息。
■ 采用高線性、光隔離、分布反饋、熱電制冷DFB激光器。
■ 前面板工作狀態顯示及診斷測試均由微處理器控制。
■ 射頻輸入帶寬47-860/1000MHz，傳輸高達59個PAL頻道。
■ 內裝射頻驅動放大器，只需較低的驅動電平輸入。
■ 前面板設有射頻輸入測試點。
■ 工業標準狀態監視接口。
■ 工作波長1550nm。
|
參數 |
單位 |
指標 |
備注 |
|
|
光特性 |
||||
|
光波長 |
nm |
1555±20 |
||
|
激光器類型 |
帶隔離的制冷激光器 |
|||
|
輸出光功率 |
dBm |
6/8/10可選 |
||
|
激光器RIN |
dB/Hz |
≤-160 |
||
|
光接口類型 |
SC/APC |
FC/APC可選 |
||
|
射頻特性 |
||||
|
工作帶寬 |
MHz |
45~870/1000 |
||
|
平坦度 |
dB |
≤±0.75 |
||
|
PF輸入阻抗 |
歐姆 |
75 |
非平衡 |
|
|
輸入反射損耗 |
dB |
≥16 |
45～550 MHz |
|
|
≥14 |
550～870/1000 MHz |
|||
|
RF輸入電平 |
dBmV/Ch |
80±5 |
（80 dBuV/ch典型@59PAL頻道負載） |
|
|
測試口電平 |
dBuv |
≥70 |
||
|
射頻接頭類型 |
F座 |
公制/英制 |
||
|
AGC |
dB |
±5 |
||
|
其它 |
||||
|
控制接口 |
RS-485 |
|||
|
供電 |
V |
90~260VAC，50/60Hz, |
||
|
功耗 |
W |
30 |
最大 |
|
|
尺寸 ( 長 x 寬 x 高) |
mm |
483x450x44 |
包裝尺寸：605x530x115 |
|
|
工作溫度范圍 |
℃ |
0~50 |
||
|
儲存溫度范圍 |
℃ |
-20~60 |
||
|
相對濕度 |
PH% |
85%Max |
無冷凝 |
|
|
重量 |
Kg |
2.8 |
包裝重量：3.8 |
|
|
鏈路指標 |
||||
|
指標 |
典型值 |
|||
|
CNR |
48dB(-1dBm) 51dB(-1dBm PTT2103E) |
59CH PAL-DCW負載，飛通標準光接收機，10KM光纖，-1dB光輸入80dBuV輸入@870MHz，調制度3.6% |
||
|
CSO |
≤-60 dBc |
|||
|
CTB |
≤-65dBc |
|||
