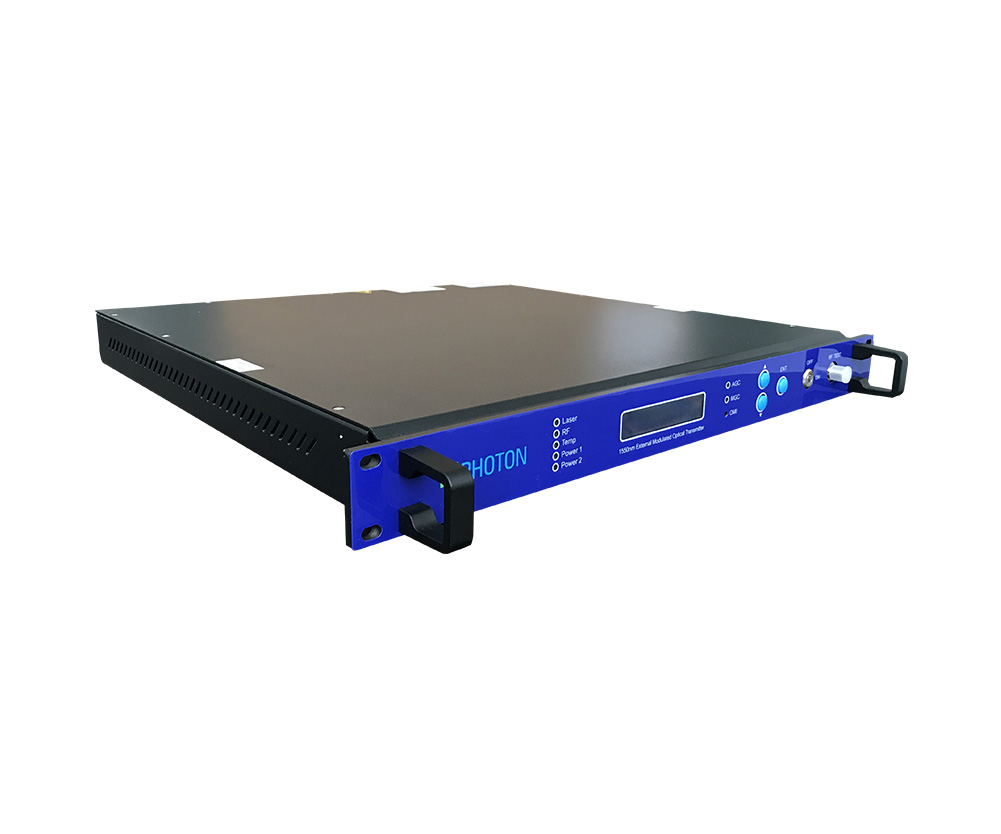

1550nm外調光發射機

尺寸：49*480*350(長*寬*高)
重量：7.3Kg

描述：

PTT5101外部調制的1550nm發射器設計用于HFC網絡應用。它可以選擇配備集成的EDFA，用于CATV應用，例如FTTx網絡中的超級干線，集線器互連，視頻疊加。

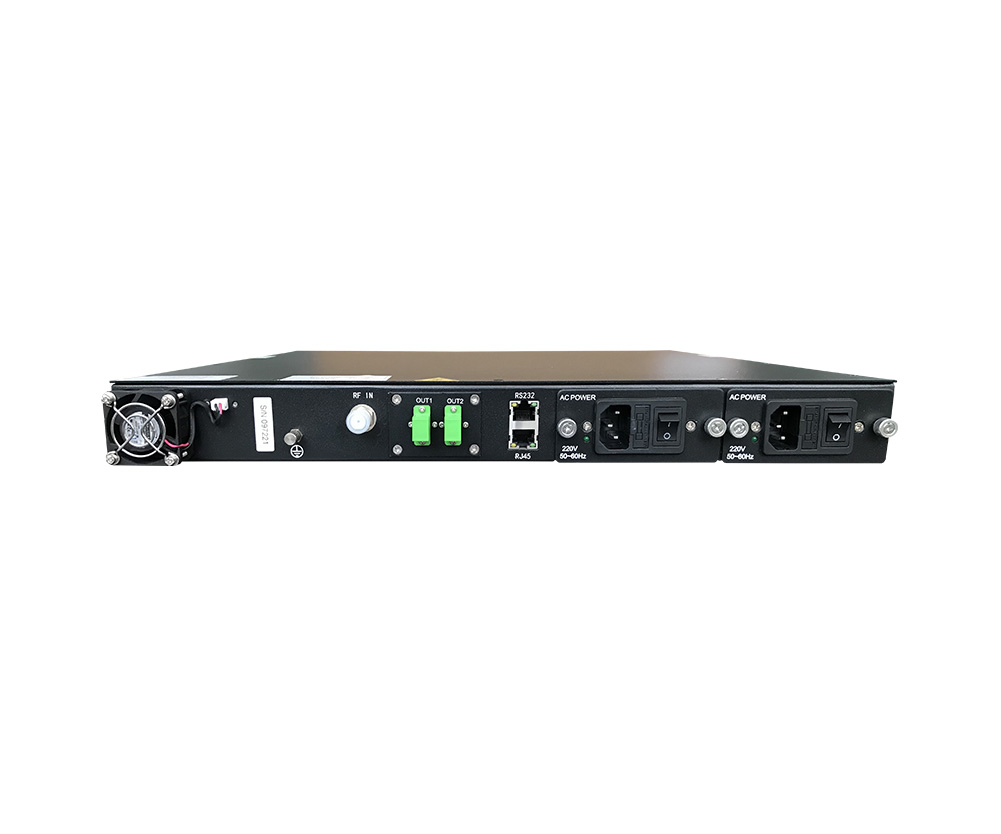

該單元可在標準的19英寸1機架單元機箱中使用，具有雙光輸出，可選的ITU-T波長用于DWDM網絡。

特征：

■ 可選的AGC（自動增益控制）或MGC（手動增益控制）

■ 接受低信號輸入電平（在77 ch NTSC上為75dBμV/通道）

■ 獨特的同時抑制SBS / SPM

■ 前面板液晶顯示屏

■ 微處理器控制和監控

■ RS-485接口，用于遠程監控

■ 45?870 MHz帶寬

■ 專利的RF預失真電路，具有出色的CNR和低失真性能

■ 可更換的冷卻風扇。

應用：

■ 長距離或遠距離的廣播或窄播傳輸

■ 冗余環形架構的集線器互連

■ FTTx網絡中的視頻疊加

描述	單元	值	條件/注意事項
光學規格
激光類型		帶隔離器的冷卻DFB LD
光波長	納米	1555±5
連接器類型		SC / APC或FC / APC
激光RIN噪聲密度	分貝/赫茲	≥-160
光功率	分貝	≤7/ 9（可選）
光輸出端口		2
SBS抑制閾值	分貝	13、16、18
射頻規格
工作帶寬	兆赫	45至870
射頻輸入阻抗	Ω	75	不平衡
射頻輸入回波損耗	D b	≤-16
射頻輸入電平	dBμV /通道	15至25（在77個NTSC通道負載下，標稱值為80 dBμV / ch）
CNR	D b	52（典型值）	鏈路預算是由在65公里光纖鏈路+ EDFA，SBS設置= 16dBm測試條件下接收器的0 dBm光輸入的輸出功率定義的。
CSO	分貝	≤-65 @端口1≤-63 @端口2
CTB	分貝	≤-65分貝
XM	D b	≤-65分貝
OMI		3％±0.25
平整度	D b	≤±0.75
連接器類型		F型女
測試點	D b	-10±1	相對于激光@ 59CH PAL-D CW負載的RF輸入功率
一般規格
控制介面		RS-485或以太網
電源		90至260 VAC，50/60 Hz，100W（最大）
工作溫度	℃	0至+50
貯存溫度	℃	-20至+60
工作濕度	％	最高85％
尺寸：（高x寬x深）	毫米	49 x 480 x 350
