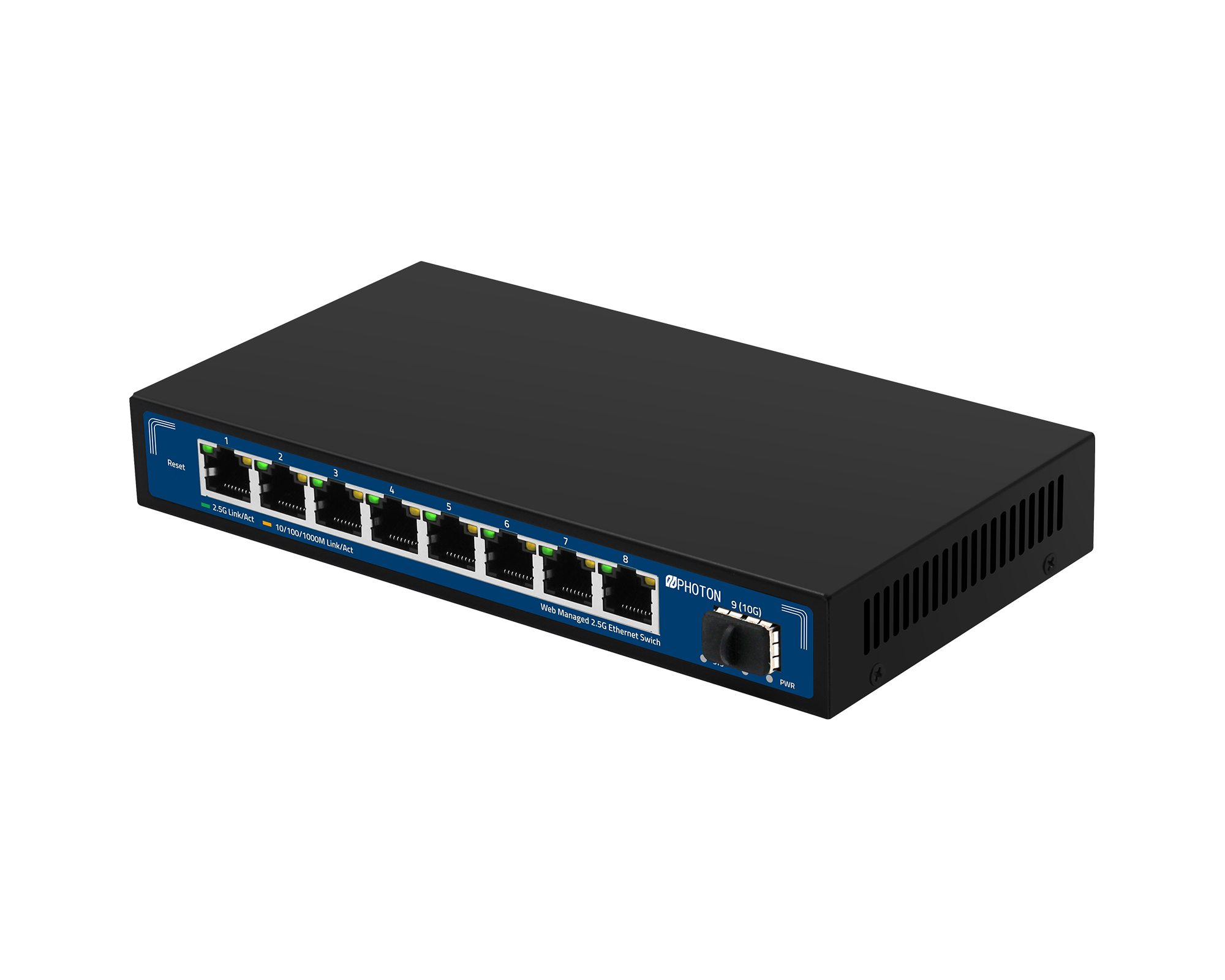

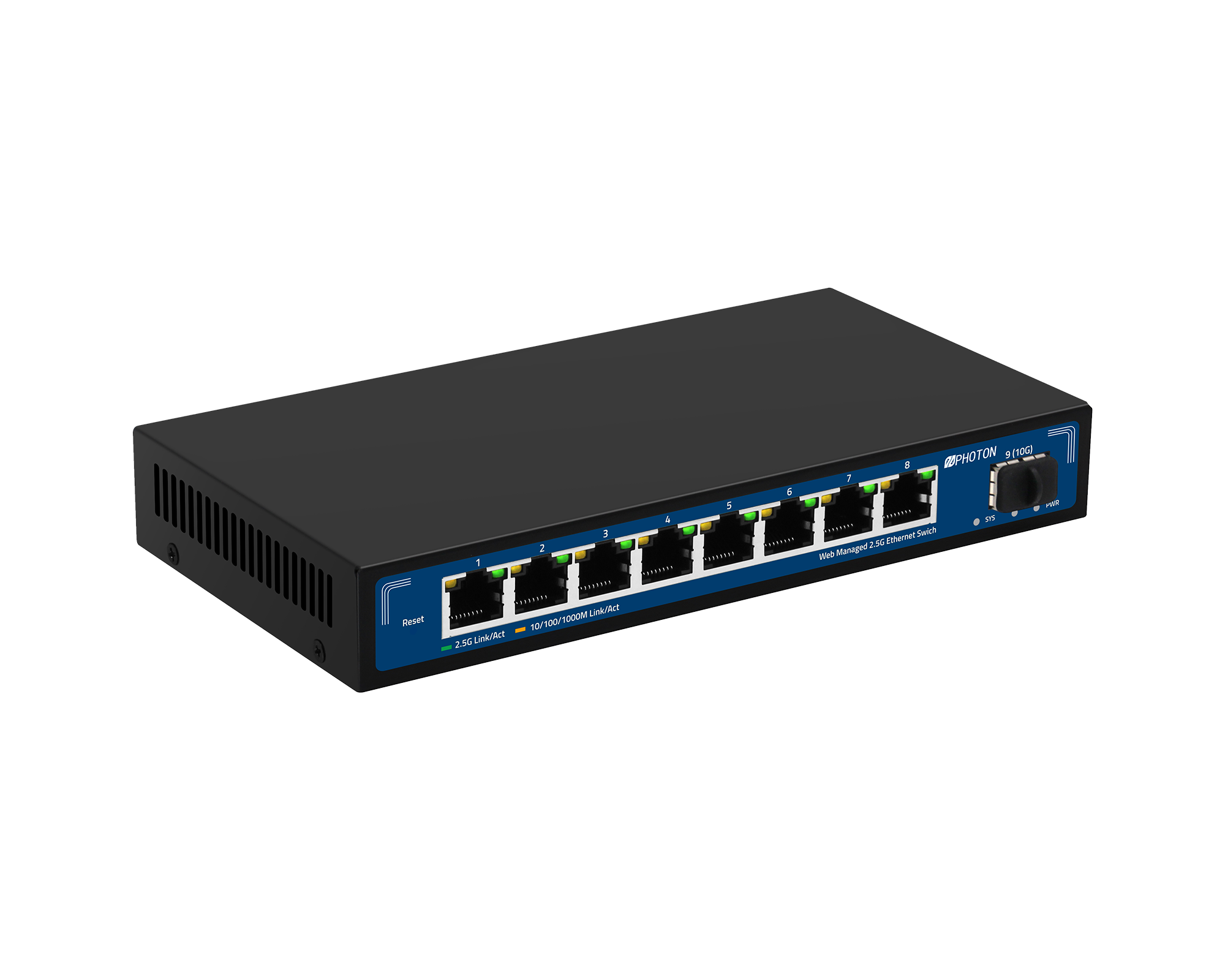

9口10G上聯2.5G Web管理型以太網交換機
PTD1809-8Q1X-NM
1. 產品概述
PTD1809-8Q1X-NM是一款9口10G上聯2.5G Web管理型以太網交換機，采用高質量、高速率的網絡芯片解決方案。該產品采用無風扇靜音設計，徹底解決了辦公環境中部署的小型開關噪音大的問題。交換機提供8* 100/1000/2500M RJ45端口和1* 10G SFP+端口，可無縫連接100/1000/2500M以太網，方便管理和維護。該交換機可廣泛應用于安防網絡視頻監控、酒店、校園、中小型企業的網絡工程中。
2. 產品特點
? 8* 100/1000/2500M RJ45端口+1*10G SFP+端口;
? 支持IEEE802.3、IEEE802.3u、IEEE802.3 ab、IEEE802.3 bz、IEEE802.3 ae、IEEE802.3 x;
? 以太網端口支持100/1000/2500M自適應;
? 支持自動端口翻轉(Auto MDI/MDIX);
? 面板指示燈監控工作狀態，協助故障分析;
? 支持QoS數據優先級;
? 流量控制方式，全雙工采用IEEE802.3x標準，半雙工采用Back pressure標準。
? 支持浪涌保護:共模6KV;差模2KV;ESD:空氣8KV，觸點6KV。
|
輸入/輸出端口 |
|
|
電源 |

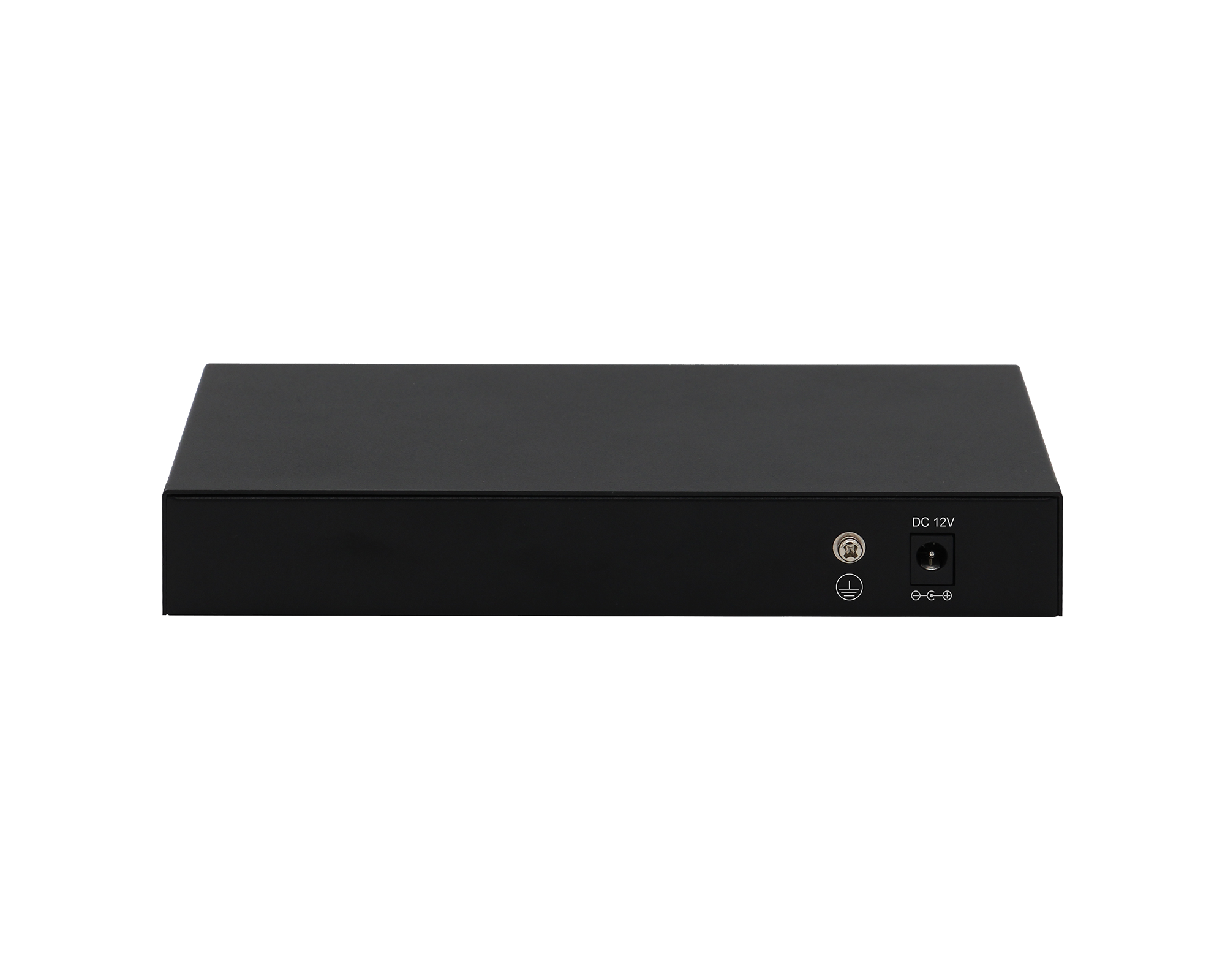

DC 2.1 |
|
以太網 |
8*100/1000/2500M RJ45端口 1*10G SFP+端口 |
|
性能 |
|
|
帶寬 |
60Gbps |
|
包轉發率 |
44.64Mpps |
|
包緩存 |
8Mbit |
|
VLAN |
VLAN范圍1 ~ 4094，最大活動VLAN 31 |
|
MAC地址表 |
4K |
|
巨型幀 |
16356bytes |
|
轉發模式 |
存儲和轉發 |
|
網絡參數 |
|
|
網絡協議 |
IEEE802.3(以太網) IEEE802.3u(快速以太網) IEEE802.3ab(千兆以太網) IEEE 802.3bz(5G以太網) IEEE 802.3z(千兆以太網) IEEE 802.3ae(10G以太網) IEEE802.3x(流量控制) |
|
行業標準 |
EMS: EN61000-4-2 (ESD), EN61000-4-5(Surge) |
|
網絡介質 |
10Base-T: Cat3、4、5及以上UTP/STP(≤100m) 100Base-TX: Cat5及以上UTP/STP(≤100m) 1000Base-TX: Cat5及以上UTP/STP(≤100m) |
|
SFP介質 |
多模光纖:50/125、62.5/125、100/140um 單模光纖:8/125、8.7/125、9/125、10/125um |
|
認證 |
|
|
安全認證 |
CE, FCC, RoHS |
|
環境標準 |
|
|
工作環境 |
工作溫度:-10~50℃ 儲存溫度:-40~70℃ 工作濕度:10%~90%，無凝結 儲存濕度:5%~95%，無凝結 |
|
功能指示 |
|
|
PWR(電源指示燈) |
燈亮:已供電 燈滅:未供電 |
|
SYS |
閃爍:系統啟動 燈亮:系統運行 |
|
1-8 端口 |
綠燈:2.5G鏈路連接正常 黃燈:10/100/1000M鏈路連接正常 燈滅:鏈路未連通 閃爍:數據傳輸 |
|
9端口綠燈 |
燈亮:10G鏈路連接正常 燈滅:鏈路未連通 閃爍:數據傳輸 |
|
重置 |
長按6秒恢復出廠設置 |
|
物理規格 |
|
|
結構尺寸 |
產品尺寸:190*100*28mm 包裝尺寸:245*190*60mm 產品重量:0.49KG 包裝重量:0.71KG |
|
包裝信息 |
外箱尺寸:520*320*400mm 包裝數量:20臺 包裝重量:15.2KG |
|
工作電壓 |
適配器輸入電壓:AC 100- 240V 開關輸入電壓:直流12V1A |
|
功率 |
主板功率:11.29W |
|
裝箱單 |
交換機1臺，說明書1本，合格證書1本，電源適配器1個 |
|
訂購信息 |
|
|
PTD1809-8Q1X-NM |
9口10G上聯2.5G Web管理型以太網交換機 |
應用環境
? 城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網: 適用于金融、政府、石油、電力、公安、教育等行業專網
? 多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控: 實時控制信號、圖像及數據同時傳輸
