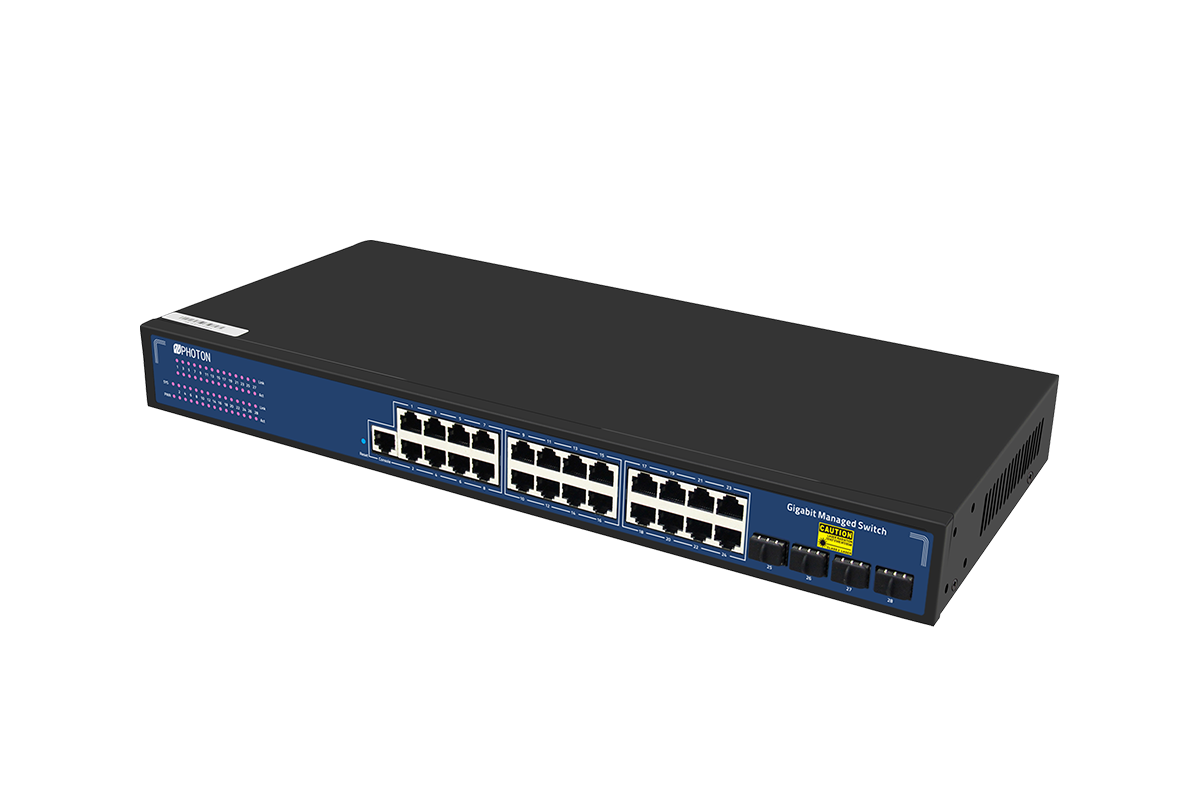

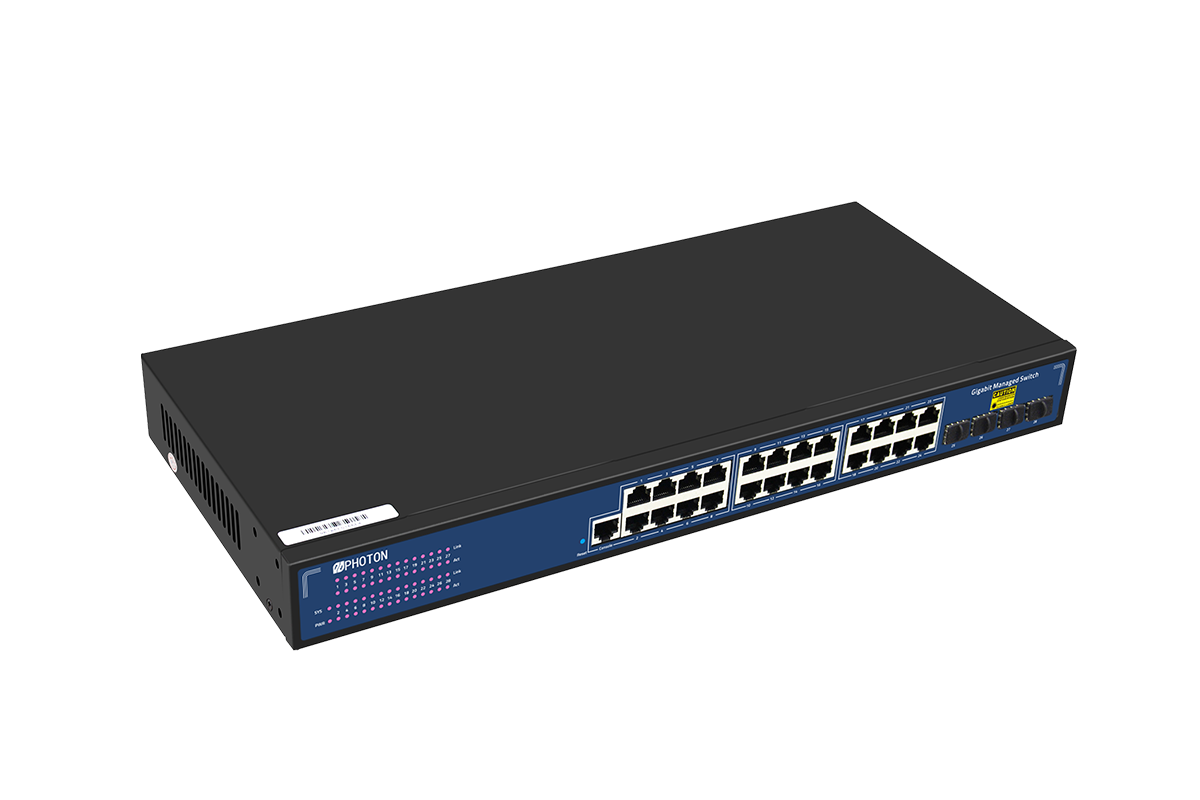

28口千兆以太網管理型交換機
PTD1528-24G4S-NM
1. 概述
PTD1528-24G4S-NM是28口千兆以太網交換機，采用黑色鐵質外殼設計，內置DC 12V 電源，輕巧簡便，面板上有LED指示燈，可以動態顯示設備連接和運行，提供簡單的故障檢測方法，便于維護和管理；本系列交換機提供了先進的網絡管理功能：冗余環網、VLAN、集群、QOS、速度控制、端口鏡像、故障報警和固件在線升級等功能。
自適應端口可以在10M、100M、1000M網絡自動適配，能自動適應全雙工或半雙工模式；MAC地址自主學習功能，保證無差錯數據傳輸；存儲轉發模式，防止損壞的數據包在網絡中泛濫；流量控制功能，可以防止瞬時大量的數據對網絡的影響；端口支持MDI / MDIX自動翻轉功能，所有端口非阻塞線速傳輸。
主要定位于工業園區、樓宇、廠礦、政府機關、小區寬帶等用戶網絡的核心或匯聚層；可廣泛應用于中小企業、網吧、酒店、學校等以太網接入場景。
2. 特點
? 支持24個千兆網口+4個千兆SFP口+1個管理端口
? 支持IEEE802.3/IEEE802.3i/IEEE802.3u/IEEE802.3ab/IEEE802.3z，存儲轉發
? 以太網端口支持10/100/1000M自適應
? 采用存儲轉發的交換機制
? 面板指示燈監控工作狀態及幫助故障分析
? 特性與無風扇、自然冷卻、1U機架式安裝
? 支持802.1x端口認證，支持AAA認證，支持TACACS+認證
? 支持WEB, TELNET, CLI, SSH ,SNMP, RMON管理
|
輸入/輸出接口 |
||
|
電源 |

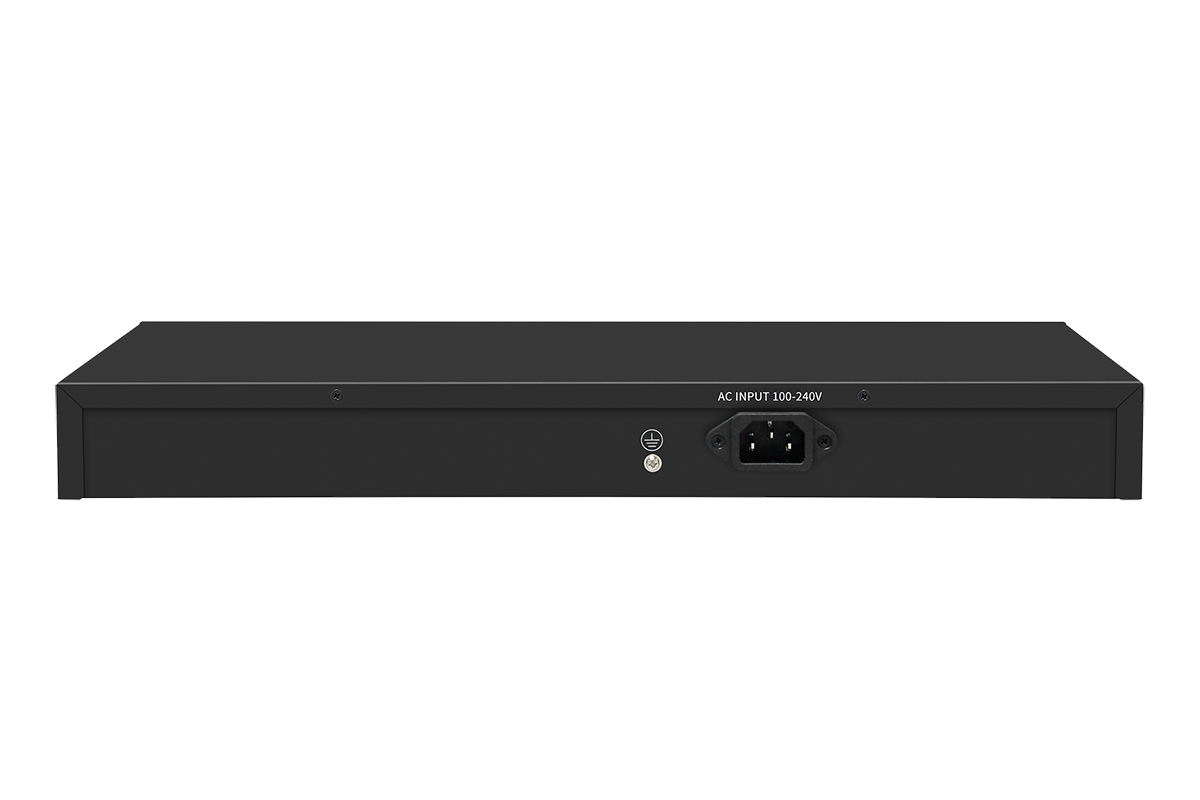

AC INPUT （100-240V） |
|
|
以太網 |
24個千兆網口 4個千兆SFP口 1個管理端口 |
|
|
硬件參數 |
||
|
背板帶寬 |
56Gbps |
|
|
包轉發率 |
41.66Mpps |
|
|
包緩存 |
4Mb |
|
|
內存容量 |
128M |
|
|
閃存容量 |
16M |
|
|
MAC地址表 |
8K |
|
|
VLANs |
4096 |
|
|
巨型幀 |
9.6Kbytes |
|
|
轉發模式 |
存儲轉發 |
|
|
MTBF |
100000小時 |
|
|
協議標準 |
||
|
網絡協議 |
IEEE802.3 (以太網) IEEE802.3u ( 快 速 以 太 網 ) IEEE 802.3ab （千兆以太網） IEEE 802.3z （千兆以太網光纖標準） IEEE802.3x (流量控制) IEEE 802.3az （高效節能以太網） IEEE 802.3ad（鏈路聚合） IEEE 802.1AB LLDP/LLDP-MED（鏈路層發現協議） IEEE 802.1D Spanning Tree Protocol(生成樹) IEEE 802.1w Rapid Spanning Tree Protocol (快速生成樹) IEEE 802.1s Multiple Spanning Tree Protocol (多生成樹) (快速生成樹) IEEE 802.1Q （虛擬局域網） IEEE 802.1p （VLAN標簽） IEEE 802.1X （用戶認證） |
|
|
光纖介質
|
多模光纖：50/125、62.5/125、100/140um 單模光纖：8/125、8.7/125、9/125、10/125um |
|
|
網絡介質 |
10Base-T：Cat6以上UTP/STP(≤250米) 100Base-TX： Cat5以上UTP/STP(≤100米) 1000Base-TX： Cat5類以上UTP(≤100 米) |
|
|
行業標準 |
EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge) |
|
|
產品認證 |
||
|
安全認證 |
CE、FCC、RoHS |
|
|
環境標準 |
||
|
工作環境 |
工作溫度：-20~50°C 存放溫度：-40~85°C 工作濕度：最大相對濕度 90%，無冷凝 存放濕度：最大相對濕度 95%，無冷凝 工作高度：最大10,000 英尺（3,000 米） 存放高度：最大10,000 英尺（3,000 米） |
|
|
功能指示 |
||
|
指示燈 |
PWR（電源燈），SYS（系統燈），Link（鏈路燈），ACT（數據燈） |
|
|
PWR |
常亮：設備通電 不亮：設備不通電 |
|
|
SYS |
不亮 ：系統未啟用 常亮 ：系統正常 |
|
|
Link/ACT |
常亮：鏈路連接正常 不亮：鏈路不通 閃亮：數據傳輸 |
|
|
物理規格 |
||
|
結構尺寸 |
產品尺寸 : 440*204*44mm 包裝尺寸 : 500*290*85mm 產品重量： 2.45kg 包裝重量： 3.06kg |
|
|
電源電壓 |
電壓: AC 100-240V； 輸出：DC12V3A ；總功率：36W |
|
|
裝箱清單 |
交換機：1臺、 說明書：1本、 合格證：1本、 電源線：1條、 串口線1條、 掛耳1對 |
|
|
二層軟件功能 |
||
|
端口管理 |
使能/禁用端口 |
|
|
speed、duplex、MTU設置 |
||
|
flow-control流控設置 |
||
|
端口信息查看 |
||
|
端口鏡像 |
支持端口、匯聚組出入方向 |
|
|
端口限速 |
支持端口限速，限速粒度32Kbps |
|
|
端口隔離 |
支持端口隔離設置 |
|
|
風暴抑制 |
支持未知單播、未知組播、廣播風暴抑制 |
|
|
鏈路匯聚 |
支持靜態手工匯聚 支持LACP動態匯聚 |
|
|
VLAN |
Access |
|
|
Trunk |
||
|
hybrid |
||
|
支持基于端口、協議、MAC的VLAN劃分,Q in Q |
||
|
支持GVRP動態VLAN注冊 |
||
|
Voice VLAN |
||
|
MAC |
支持靜態添加、刪除 |
|
|
MAC地址學習數量限制 |
||
|
支持動態老化時間設置 |
||
|
生成樹 |
802.1D標準生成樹（STP） |
|
|
802.1w快速生成樹（RSTP） |
||
|
802.1s多生成樹（MSTP） |
||
|
組播 |
支持靜態添加、刪除 IGMP-snooping |
|
|
支持MLD-Snooping |
||
|
支持v1/2/3動態組播偵聽 |
||
|
DDM |
支持SFP/SFP+DDM |
|
|
三層功能 |
||
|
路由功能 |
靜態路由 |
|
|
IP |
IPV4接口，IPV6接口 |
|
|
ARP |
支持ARP |
|
|
擴展功能 |
||
|
ACL |
基于源MAC、目的MAC、協議類型、源IP、目的IP、L4端口號 |
|
|
QOS |
基于802.1p(COS)分類 |
|
|
基于DSCP分類 |
||
|
基于源IP、目的IP、端口號分類 |
||
|
支持SP、WRR調度策略 |
||
|
支持流量限速CAR |
||
|
LLDP |
支持LLDP鏈路發現協議 |
|
|
用戶設置 |
添加/刪除用戶 |
|
|
日志 |
用戶登錄、操作、狀態、事件記錄日志 |
|
|
防攻擊 |
DOS防御 |
|
|
支持對CPU保護，限制上送cpu報文速率 |
||
|
ARP綁定(IP、MAC、PORT綁定) |
||
|
認證 |
支持802.1x端口認證 |
|
|
支持AAA認證 |
||
|
網絡診斷 |
支持ping、telnet、trace |
|
|
系統管理 |
設備復位、配置保存/恢復、升級管理、時間設定等 |
|
應用環境
? 城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網: 適用于金融、政府、石油、電力、公安、教育等行業專網
? 多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控: 實時控制信號、圖像及數據同時傳輸
