當前所在頁面 ：首頁 >產品中心>CATV>2U EDFA&YEDFA
摻鉺鐿光放大器
PTA5102YW-32
描述:

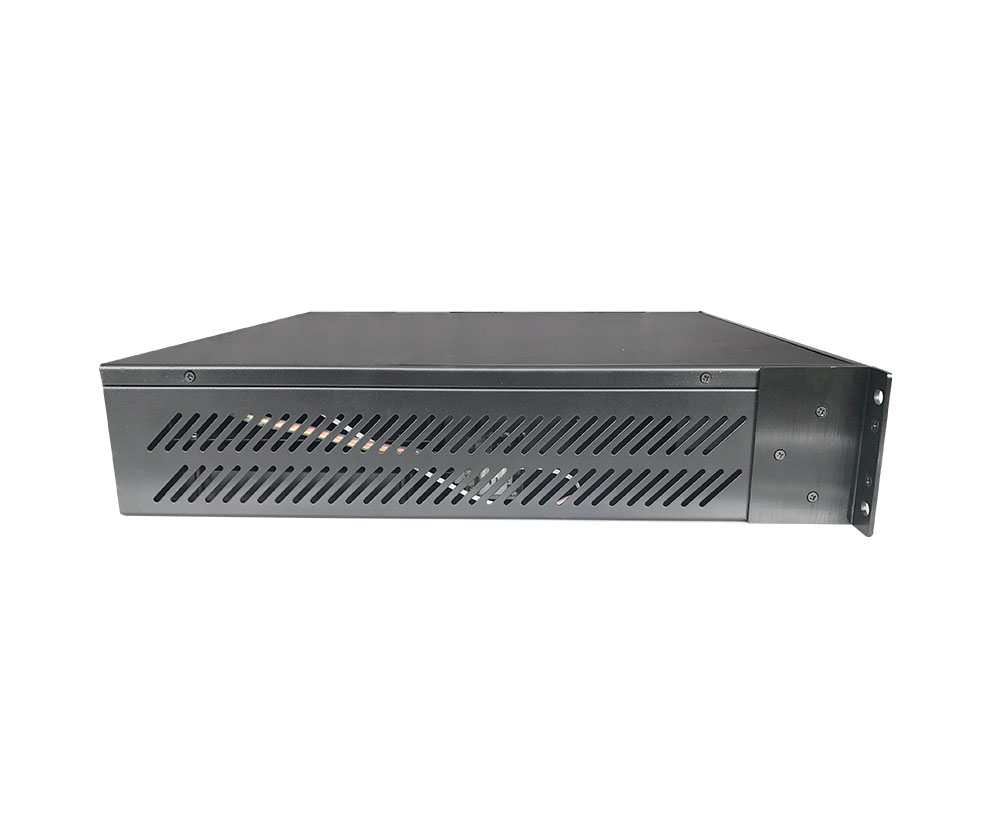

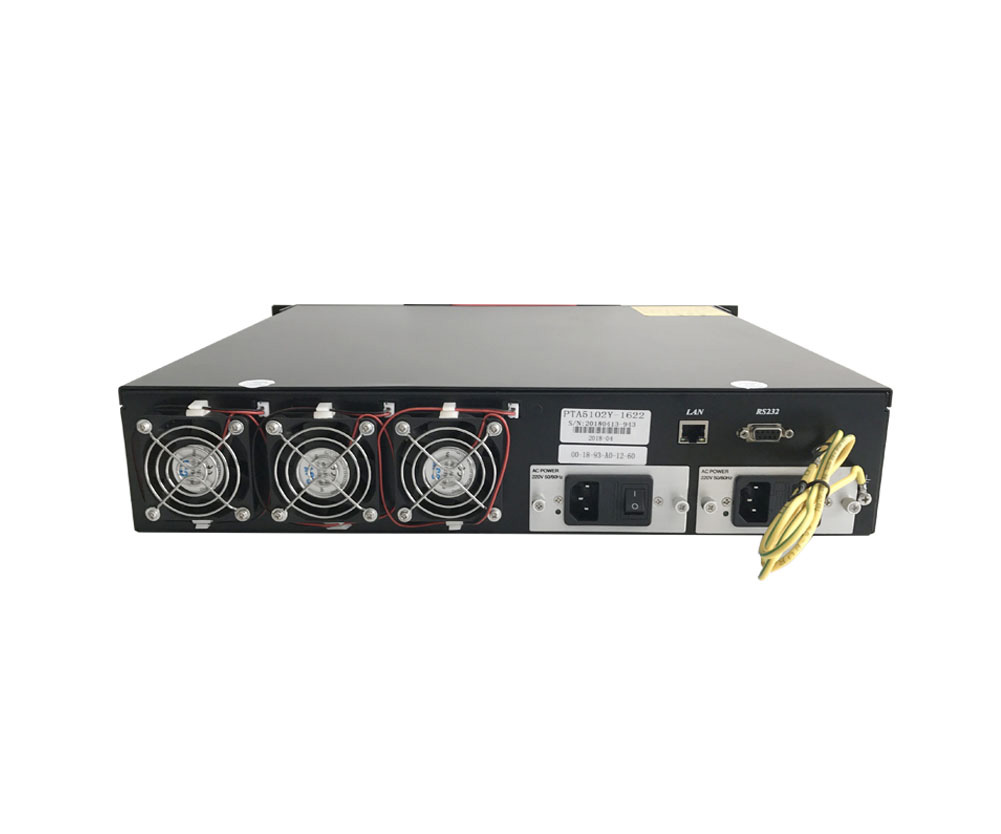

PTA5102YW-32摻鉺鐿光纖放大器（YEDFA）是專為有線電視、FTTX和HFC網絡應用而設計的。它針對1550nm波長光信號進行了優化和放大。光放大器采用2U 19英寸機架外殼設計，安裝使用靈活，能夠滿足有線電視、FTTX和HFC應用的所有要求。設備選用進口（美國JDSU或II-VI等）高性能的泵浦激光器和先進控制電路（包括ACC和APC），光輸出功率靈活可調，精確匹配各種網絡鏈路損耗預算。PTA5102YW-32產品提供設備狀態監視和相關警報，設備的狀態和管理可以通過本地LCD前面板顯示，Web遠程管理控制，也可通過基于以太網的SNMP NMS遠程監控和管理。設備內置PLC分路器實現多路光輸出，最大限度地降低了投資成本。
特點:
? 標準19英寸2U機架
? 32端口輸出帶WDM
? 輸出功率范圍為32*16、32*19、32*22dBm
? 輸出光功率可調-3~0db
? 寬輸入動態范圍（0至+10dBm）
? 高隔離輸入和輸出（最大30db）
? Web設備管理
? 自動功率控制（APC）或自動電流控制（ACC）
? LCD本地監視控顯示
? 基于SNMP（RJ45以太網接口）遠程管理
|
參數 |
單位 |
指標 |
備注 |
|
EDFA 光特性 |
|||
|
光接口 |
nm |
TV input:1550nm COM:1550/1490/1310nm SC/APC |
OLT:1310/1490nm SC/UPC |
|
光波長 |
nm |
1540 ~1560 |
|
|
輸入功率 |
dBm |
0~+10 (1550nm)
|
推薦 ≥3dBm |
|
輸出功率 |
dBm |
32*16 32*19 32*22 |
|
|
激光器偏值電流 |
Pump |
32*16dBm 3300mA±200mA @+6dBm input |
Alarm range: Out of 1500mA~4800mA |
|
激光器偏值電流 |
Pump |
32*19dBm 3100mA±200mA @6dBm input |
Alarm range: Out of 1800mA~4600mA |
|
輸出光功率穩定度 |
dB |
0.1 |
@+6dBm Input |
|
噪聲系數 |
dB |
4(max 5.8) |
@+6dBm Input |
|
隔離度 (輸入/輸出) |
dB |
30 |
|
|
反射損耗 (輸入/輸出) |
dB |
55 |
|
|
偏振相關增益 |
dB |
最大 0.5 |
|
|
偏振模式色散 |
ps |
最大 0.5 |
|
|
電源特性 |
|||
|
通信接口 |
|
RJ45 |
支持 Web 和 SNMP NMS |
|
輸入電壓 |
VAC |
90-265 |
+12/-48V DC(可選) |
|
功耗 |
W |
50 最大 |
32*16/19 |
|
100 最大 |
32*22 |
||
|
保險 |
A |
2 |
|
|
電源插頭 |
IEC |
公制連接器 |
|
|
環境參數 |
|||
|
工作溫度范圍 |
℃ |
-5 ~50 |
|
|
儲存溫度范圍 |
℃ |
-20 ~85 |
|
|
相對濕度 |
RH% |
≤95 |
無冷凝 |
|
尺寸.重量 |
|||
|
尺寸 (LxWxH) |
mm |
483 ′ 422 ′ 88 |
紙箱:590 ′ 590 ′ 200 |
|
重量 |
kg |
凈重：11.7 毛重：15 |
32口 |
|
類型 |
|
19英寸, 2U 機架 |
|
