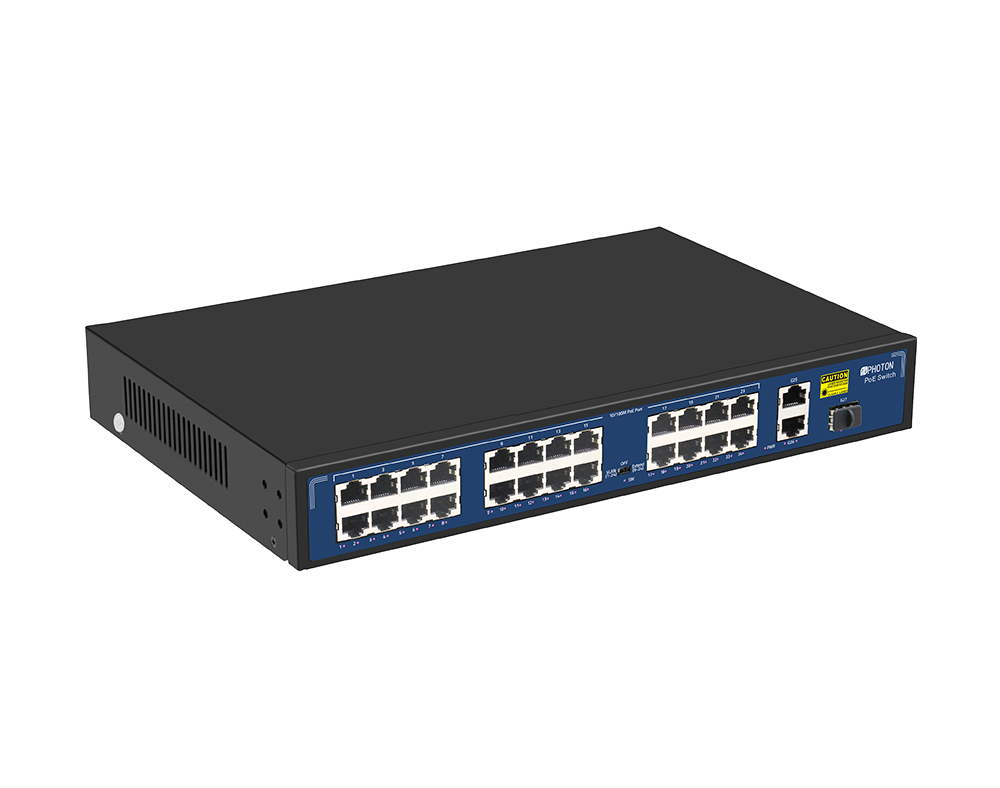

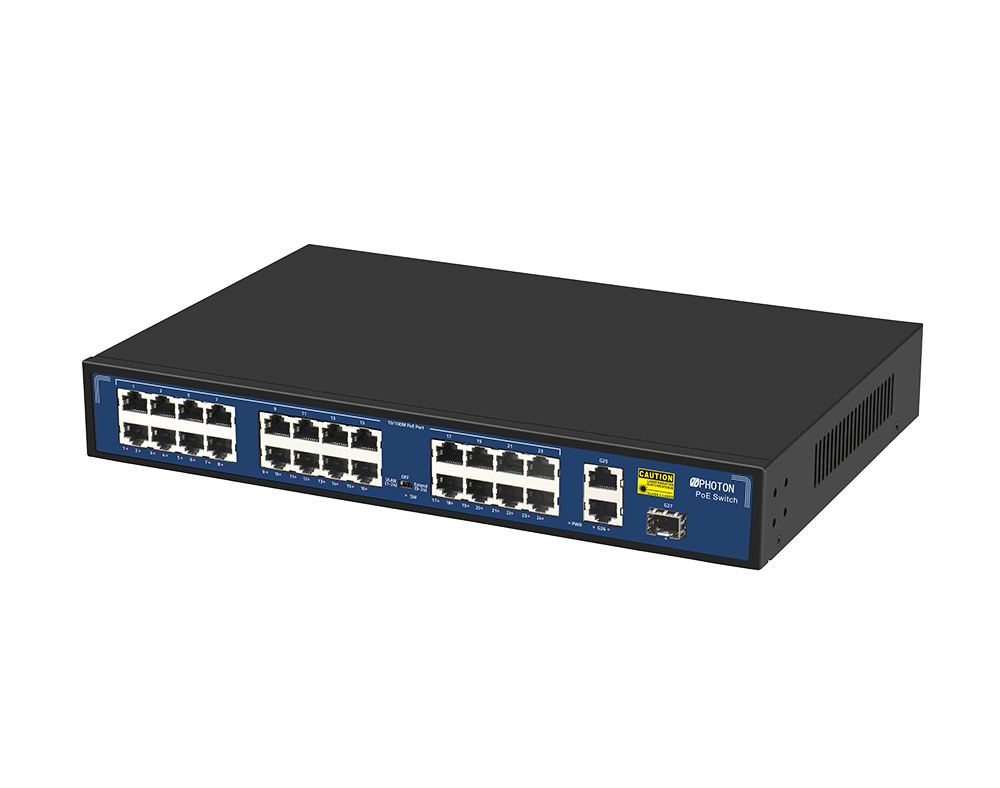

27 Ports 100MDesktop PoE交換機
PTD1127-24P-2G1S-H
1. 產品概述
PTD1127-24P-2G1S-H是一款24*100M PoE以太網端口+ 2GE&1SFP上行端口的桌面交換機(PoE交換機)，采用高品質高速網絡IC和最穩定的PoE芯片，PoE端口支持802.3af和802.3at兩種標準，本系列POE交換機能為10/100M以太網提供無縫連接，且POE供電端口可以自動檢測符合IEEE802.3af或IEEE802.3at標準的的受電設備并為其供電，非POE設備智能檢測不供電，只傳輸數據。
POE技術（Power over Ethernet）即以太網供電技術，它是指在為一些基于IP的終端（例如IP電話機，無線訪問AP,網絡攝像機等）傳輸數據信號的同時，還為此設備提供直流供電技術，這些接收直流供電的設備稱為受電設備。
2. 產品特點
? 24*10/100M POE接口+ 2* 10/100/1000M以太網上行接口+1*千兆SFP上行接口;
? 符合IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x標準;
? 以太網端口支持10/100M自適應;
? 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
? 支持端口自動翻轉(auto MDI/MDIX);
? 自動提供給自適應設備;
? 面板指示燈監控工作狀態及幫助故障分析；
? 支持VLAN模式、OFF模式和Extend模式;
? 兼容1U機架安裝
|
輸入/輸出接口 |
|
|
電源 |

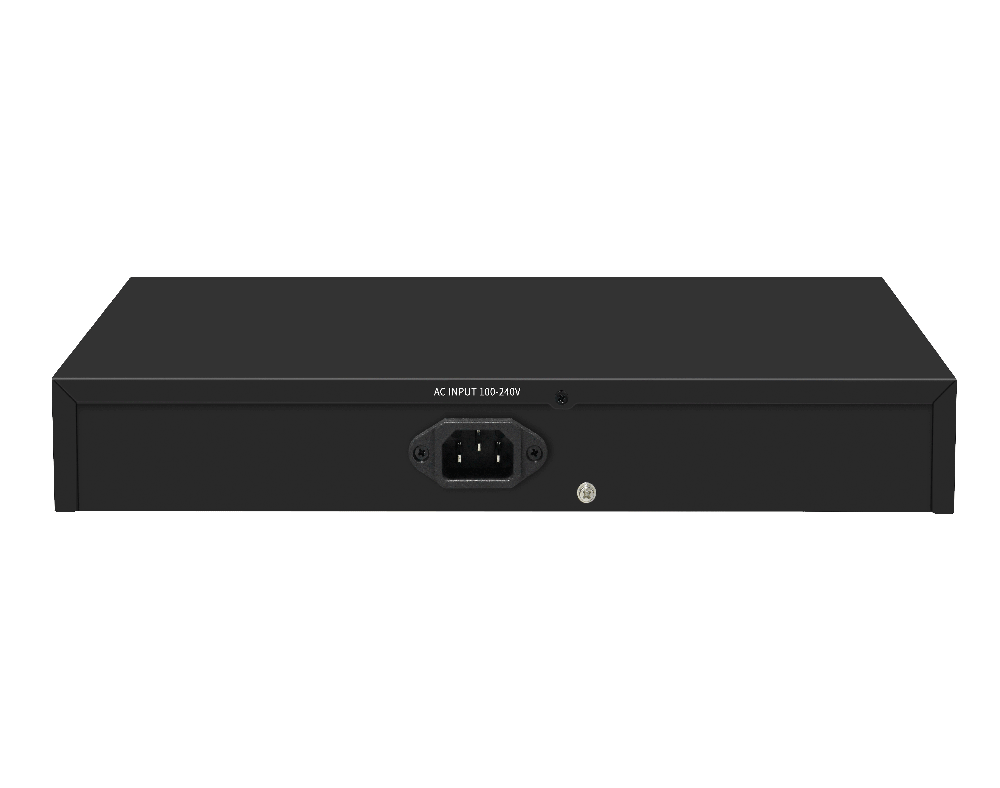

輸入:AC 100-240V, 50/60Hz |
|
以太網 |
24 *10/100M PoE接口 2* 10/100/1000M以太網上行接口 1*千兆SFP上行接口 |
|
硬件參數 |
|
|
背板帶寬 |
10.8Gbps |
|
包轉發率 |
8.035Mpps |
|
包緩存 |
1.5Mb |
|
MAC地址表 |
2K |
|
巨型幀 |
9216bytes |
|
轉發模式 |
存儲轉發 |
|
MTBF |
100000 hour |
|
協議標準 |
|
|
網絡協議 |
IEEE802.3(10Base-T) IEEE802.3u(100Base-TX) IEEE802.3ab(1000Base-TX) IEEE802.3z(1000Base-FX) IEEE802.3x(流量控制) |
|
PoE協議 |
IEEE802.3af （15.4W） IEEE802.3at （30W） |
|
行業標準 |
EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge) |
|
網絡介質 |
10Base-T: Cat3、4、5或以上UTP(≤100m) 100Base-TX: Cat5及以上UTP(≤100m) 1000Base-TX: Cat5及以上UTP(≤100m) |
|
光學介質 |
多模光纖:50/125、62.5/125、100/140um 單模光纖:8/125、8.7/125、9/125、10/125um |
|
產品認證 |
|
|
安全認證 |
CE、FCC、RoHS |
|
環境標準 |
|
|
工作環境 |
工作溫度:-20 ~ 50°C 存儲溫度:-40 ~ 85°C 工作濕度:10%~90%，不凝結儲存溫度:5%~90%，不凝結工作高度:最高10,000英尺 存儲高度:最大10000英尺 |
|
功能指示 |
|
|
指示燈 |
PWR（電源指示），SW（撥碼指示），1-27綠燈（鏈路&數據） |
|
PWR |
常亮：設備通電 不亮：設備不通電 |
|
SW |
常亮：VLAN（端口隔離） 不亮：OFF（普通模式） 閃亮：Extend（鏈路延長） |
|
1-27 綠燈 |
常亮：鏈路連接正常 不亮：鏈路不通 閃亮：數據傳輸 |
|
撥碼開關 |
VLAN ,OFF ,Extend |
|
VLAN |
端口隔離模式。在此模式下，交換機的PoE端口(1 ~ 24)之間不能相互通信，只能與上聯口端口互通。 |
|
OFF |
正常模式，所有端口可以相互通信，傳輸距離在100米以內，傳輸速率10M / 100M自適應 |
|
Extend |
鏈路延長模式，9-24口POE供電及數據傳輸距離可延長至250米，傳輸速率變?yōu)?0M |
|
物理規格 |
|
|
結構尺寸 |
產品尺寸(長*寬*高):320*207*45mm 包裝尺寸(長*寬*高):370*290*85mm 產品重量：1.9Kg 包裝重量：2.4Kg |
|
裝箱信息 |
外箱尺寸:445*310*390mm 裝箱數量:5件 裝箱重量:13KG |
|
電源電壓 |
輸入電壓:AC 100v ~ 240v 電源:52V5.76A |
|
裝箱單 |
交換機：1臺，電源線：1條，說明書：1本，合格證：1本，掛耳：1對 |
應用環境
? 城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網: 適用于金融、政府、石油、電力、公安、教育等行業專網
? 多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控: 實時控制信號、圖像及數據同時傳輸
