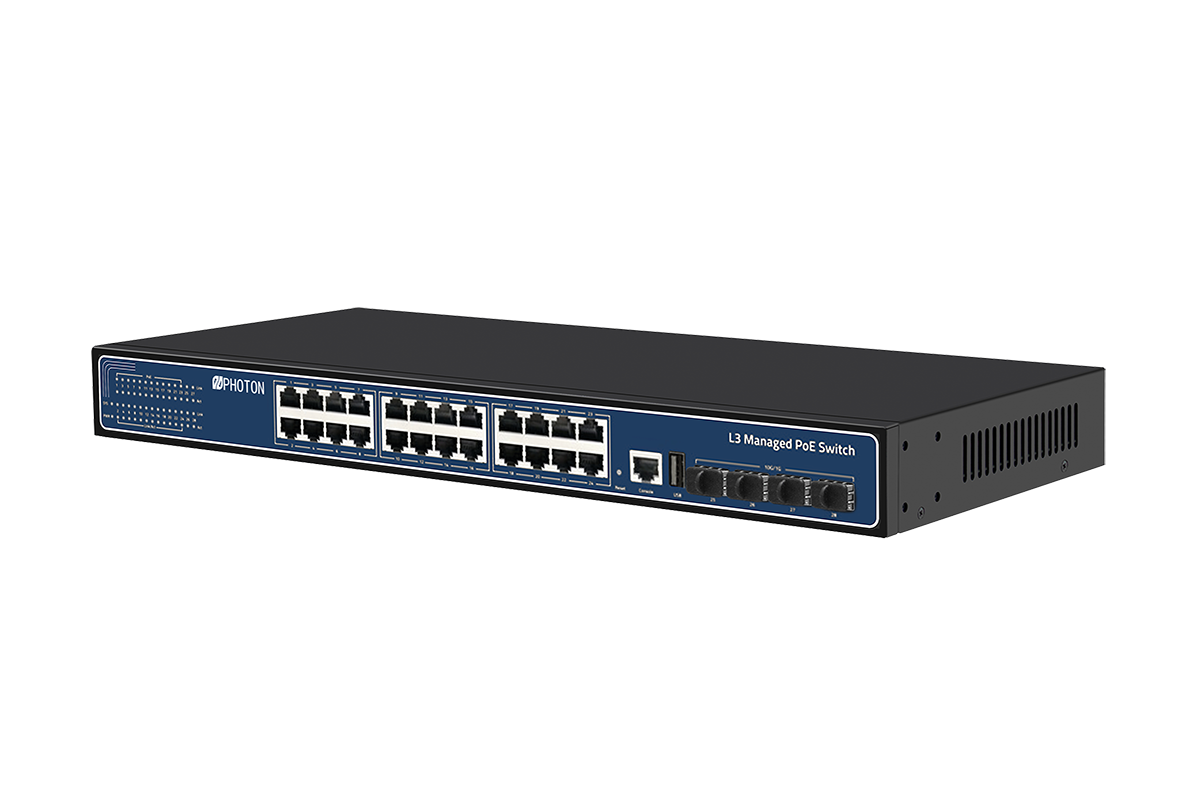

28口萬兆上聯24口千兆三層管理型以太網POE交換機
PTD1628-24P-4X-NM
1. 概括
PTD1628-24P-4X-NM是28 口萬兆上聯24 口千兆三層管理型以太網POE交換機，提供24 個10/100/1000 自適應POE電口、4 個10 Gb SFP +端口、1 個console 口、1 個USB 串口。采用高質量高速率的網絡IC以及最具穩定性的PoE芯片，PoE口滿足IEEE802.3af/at標
準，本系列PoE交換機能為10/100/1000M以太網提供無縫連接，且PoE供電端口可以自動檢測，符合標準的的受電設備
并為其供電，非PoE設備智能檢測不供電，只傳輸數據。
完善的安全控制策略及CPU 保護策略(CPU protect policy)提高容錯能力， 保證網絡的穩定運行和鏈路的負載均衡；設備支持自動DoS 攻擊防范和SNMP，IEEE 802.1，生成樹和快速生成樹協議、鏈路聚合等功能。高級安全功能和高級服務質量（QoS），可用作核心，分布或接入層交換機，具有高端口密度，易管理性，是各種商業網絡應用的理想選擇。
2. 特點
? 符合IEEE 802.1d、IEEE 802.1w、IEEE 802.1s、IEEE 802.1p、IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.3ab、IEEE 802.3ae 標 準 ;
? L3 管理，支持 DHCP Server, QoS, ACL 控制, 支持 SNMP V1/V2/V3, 支持 IGMP Snooping v1/v2；
? 支持生成樹協議STP/RSTP/MSTP （ERPS), 支持環路檢測和自愈, 支持遠程環回監視和控制（802.3ah OAM）;
? 支持多種VLAN 劃分, mac VLAN, 協議 VLAN, Private VLAN；
? 支持IP 地址+MAC 地址+VLAN+端口綁定, 支持DHCP Snooping, 支持IP source 和 DAI 防護;
? 支持IPV4/IPV6,RIP，OSPF
? 兼容IEEE802.3at（30W）和IEEE802.3af（15.4w）供電標準
? 支持PoE管理，PoE watchdog
|
輸入/輸出接口 |
|
|
電源 |
AC100-240V/50-60Hz |
|
以太網 |
24 個 10/100/1000Mbps POE 端口 4 個萬兆 SFP+ 端口 1 個 RJ45 Console 端 口1 個 USB 端 口 |
|
性能 |
|
|
交換容量 |
128Gbps |
|
包轉發率 |
95.23Mpps |
|
內 存 DDR |
128MB |
|
閃 存 Flash |
16MB |
|
包緩存 |
12Mbit |
|
MAC 地址表 |
16K |
|
巨型幀 |
12Kbytes |
|
VLANs |
4096 |
|
MTBF |
100000 小時 |
|
標準 |
|
|
網絡協議 |
IEEE 802.3：以太網介質訪問控制（MAC）協議IEEE 802.3i：10BASE-T 以太網 IEEE 802.3u：100BASE-TX 快速以太網IEEE 802.3ab：1000BASE-T 千兆以太網 IEEE 802.3z：1000BASE-X 千兆以太網 （光纖） IEEE 802.3ae：萬兆以太網（光纖） IEEE 802.3az：高效節能以太網 IEEE 802.3ad：執行鏈路聚合的標準方法IEEE 802.3x：流量控制 IEEE 802.1ab： LLDP/LLDP-MED（鏈路層發現協議） IEEE 802.1p：有關流量?jī)?yōu)先級的 LAN 第二層 Qos/Cos 協議（組播過濾功能） IEEE 802.1q：VLAN 網橋操作 IEEE 802.1x：Client/Server 的訪問控制和認證協議IEEE 802.1d：STP 生成樹 IEEE 802.1s：MSTP 生成樹IEEE 802.1w：RSTP 生成樹 |
|
PoE標準 |
IEEE802.3af（15.4W） IEEE802.3at（30W） |
|
行業標準 |
EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD) |
|
網絡介質 |
10Base-T : Cat3、4、5 類或以上 UTP/STP(≤100m) 100Base-TX : Cat5 類或以上UTP/STP(≤100m) 1000Base-TX : Cat5 類或以上 UTP/STP(≤100m) 多模光纖：50/125、62.5/125、100/140um 單模光纖：8/125、8.7/125、9/125、10/125um |
|
認證 |
|
|
安全認證 |
CE、FCC、RoHS |
|
環境標準 |
|
|
工作環境 |
工作溫度：-10~50°C 存放溫度：-40~70°C 工作濕度 ：10%~90%，無冷凝 存放濕度：5%~90%，無冷凝 |
|
功能指示 |
|
|
PWR（電源燈） |
常亮：設備通電 |
|
|
不亮：設備不通電 |
|
SYS（系統燈） |
常亮：系統正常：閃亮：系統啟動中 |
|
Link（鏈路燈） |
常亮：鏈路連通閃亮：數據傳輸不亮：鏈路不通 |
|
PoE/ACT （PoE指示燈） |
常亮：PoE供電 不亮：PoE不供電 |
|
ACT（數據燈） |
常亮：鏈路連通閃亮：數據傳輸不亮：鏈路不通 |
|
物理規格 |
|
|
結構尺寸 |
產品尺寸：440*280*44mm 包裝尺寸：503*385.5*91mm 產品凈重：4.03KG 產品毛重：5.15KG |
|
電源電壓 |
輸入電壓 : AC100-240V/50-60Hz 電源功率：52V 7.5A 12V4A |
|
整機功耗 |
產品功耗：33W POE輸出功率：390W |
|
裝箱清單 |
交換機：1 臺、說明書：1 本、合格證：1 本、電源線：1 條、串口線 1 條、掛耳 1 對 |
應用環境
? 城域光纖寬帶網:電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網:適用于金融、政府、石油、電力、公安、教育等行業專網
? 多媒體傳輸:圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控:實時控制信號、圖像及數據同時傳輸
