光纖放大器—4端口

尺寸：483*422*44(長*寬*高)
重量：7.3Kg

咨詢

特征
規格
應用
視頻

大功率光放大器

PTA5102Y-04

總覽:

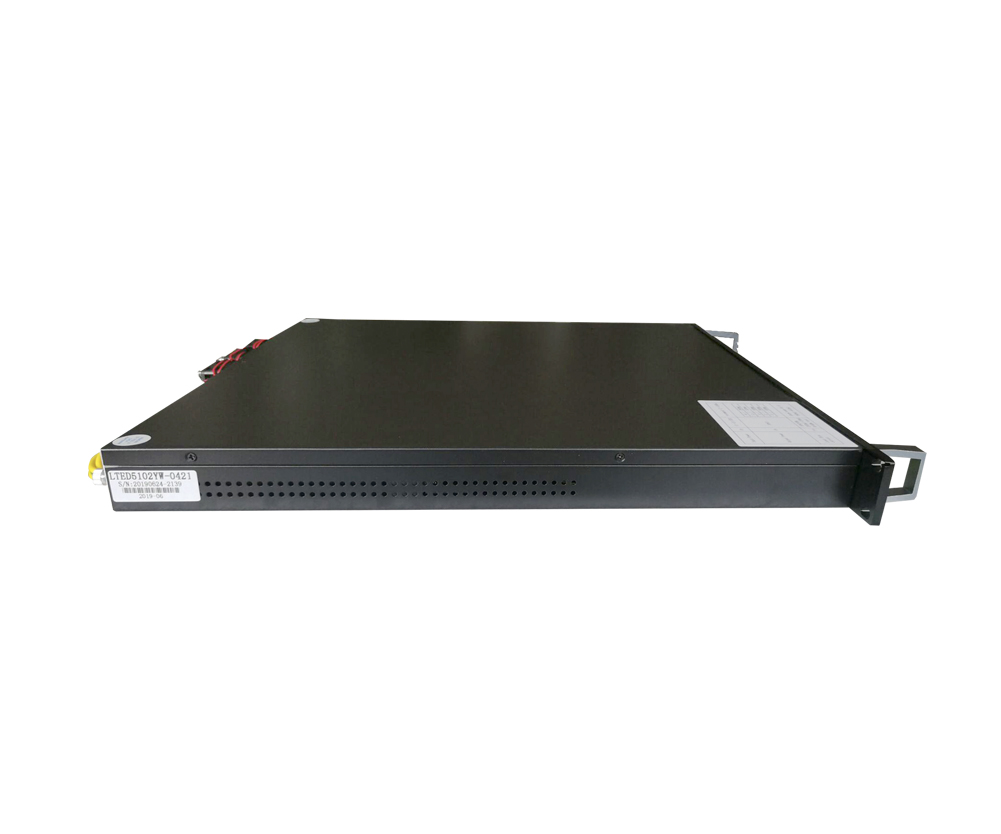

PTA5102Y-04摻and摻Fiber光纖放大器（YEDFA）設計用于CATV，F(xiàn)TTX和HFC應用。它針對1550nm波長進行了優化，并包裝在1U 19英寸機架外殼中。該產品足夠靈活，可以滿足CATV，F(xiàn)TTX和HFC應用的所有要求。該設備選擇了高性能PUMP激光器和電路（包括ACC和APC），并且光輸出功率可調且靈活，適合網絡鏈路損耗預算。 PTA5102Y-04系列產品還為所有重要特征提供監視器和相關的警報?？梢詮腖CD前面板顯示屏＆Web或通過基于以太網的SNMP NMS遠程監視和管理設備的狀態和管理。該設備還通過內置的PLC分離器支持多個光學輸出，從而將投資成本降至最低。

特征:

標準19英寸1U機架YEDFA

4個不帶WDM的輸出端口

輸出功率范圍4 * 16、4 * 19、4 * 21dBm可選

輸出光功率可調-3?0dB

寬輸入動態范圍（0至+ 10dBm）

高隔離度輸入和輸出（最大30dB）

網頁瀏覽器管理

自動電源控制（APC）或自動電流控制（ACC）

用于本地監視器的LCD前面板顯示屏

通過SNMP（以太網接口）進行遠程管理

描述	單元	值	條件/注意事項
EDFA光學規格
光纖連接器	納米	SC/APC
光波長	納米	1540?1560
輸入功率	分貝	0~+10 (1550nm)	推薦≥3dBm
輸出功率	分貝	416,419,4*21	WDM可選
激光偏置電流	水泵	4 * 16dBm1800mA±200mA @ + 6dBm輸入	報警范圍：> 1000mA，<2800mA
激光偏置電流	水泵	4 * 19dBm2000mA±200mA @ + 6dBm輸入	報警范圍：> 1000mA，<3000mA
激光偏置電流	水泵	4 * 21dBm2500mA±200mA @ 6dBm輸入	報警范圍：> 1500Ma，<3500mA
輸出光功率穩定性	D b	0.1	@ + 6dBm輸入
噪聲系數	D b	4（最大5.8）	@ + 6dBm輸入
隔離度（輸入/輸出）	D b	30
回波損耗（輸入/輸出）	D b	55
偏振相關增益	D b	最高0.5
偏振模式色散	ps	最高0.5
電氣規格
通訊接口		RJ45	支持Web和SNMP NMS
輸入電壓	VAC	90-265	-12 / -48 V DC（可選）
消費	W	最多40
保險絲	A	2
連接器	IEC	公電源連接器
環境指標
工作溫度	℃	-5?50
貯存溫度	℃	-20?85
儲存濕度	相對濕度	≤95	無凝結
機械規格
尺寸（長x寬x高）	毫米	483′422′44	紙箱：600′540′120
重量	公斤	7.3	9
安裝		19英寸EIA機架，1U機架
