XPON Stick SFP ONT
PTF2901S
1. 概述

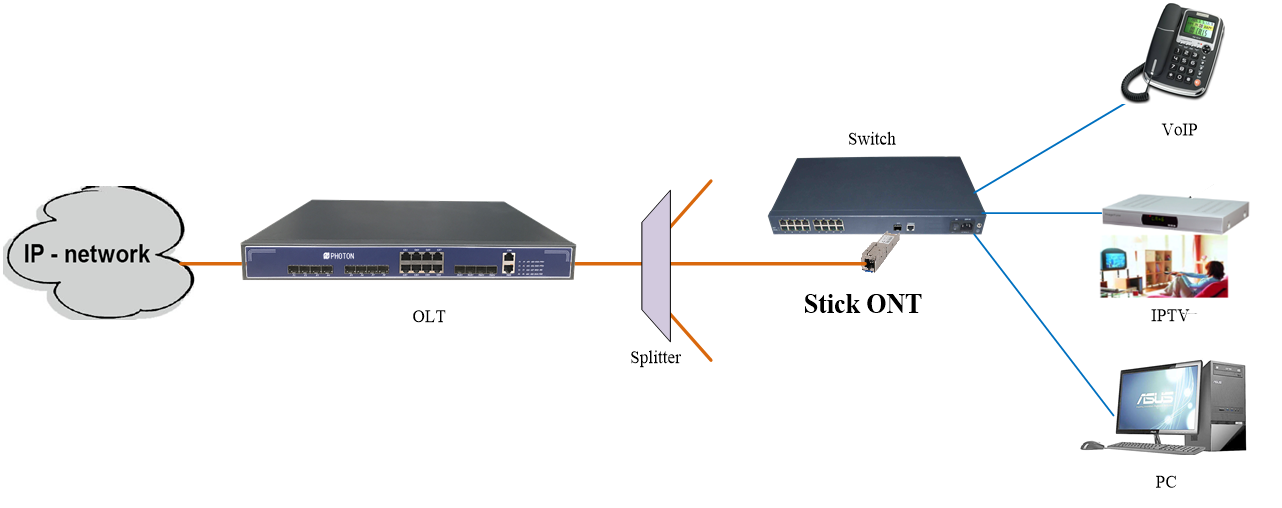

FIBERWAY PTF2901S（1*XPON+1*GE SFP ONT）是一種高性能SFP模塊，用于使用1310nm突發模式發射器和1490nm連續模式接收器的單光纖通信。它用于光網絡終端（ONT），用于GPON ONU B級+應用程序，內置Mac。
Stick SFP ONT基于成熟的千兆GPON/EPON技術，可靠性高，易于維護。它完全符合ITU-T G.984.x和IEEE802.3ah等技術法規。
它還可以應用于廣泛的溫度環境。
2. 特征
? 雙模ONT、XPON自動自適應EPON/GPON模式
? SC/UPC插座SFP，內置GEPON ONU MAC，通過自動發現和配置實現“即插即用”
? 橋接模式，與主流OLT連接良好
? 免配置，支持即插即用，易于使用
? 1310nm FP突發模式發射機，1490nm TIA連續模式接收機
? 低EMI和出色的ESD保護
? OLT遠程檢索數字診斷監視器
? RoHS合規性
參數
|
描述 |
單位 |
參數 |
條件/注釋 |
|
Interface |
|||
|
PON標準 |
|
符合IEEE802.3ah標準 符合ITU-T G.984.x 符合中國CTC3.0標準 |
|
|
光學接口 |
|
1個SC/UPC連接器，PX20+和B類+ 接收靈敏度：≤-28分貝 發射光功率：0～+4dBm 傳輸距離：20KM |
|
|
LAN接口 |
|
1xGE以太網接口，SFP連接器 |
|
|
速度 |
Gbps |
GPON：上行1.25Gbps，下行2.5Gbps；GEPON：對稱1.25Gbps |
|
|
波長 |
nm |
Tx1310, Rx 1490 |
|
|
功能數據 |
|||
|
SFU ONU |
|
橋接模式 與主流OLT連接良好 |
|
|
Multicast |
|
支持IGMP v2/v3 |
|
|
L2 |
|
802.1D和802.1ad橋接 802.1p CoS |
|
|
L3 |
|
IPv4 轉發PPPoE包 |
|
|
環境規范 |
|||
|
操作條件 |
℃ |
工作溫度：0~+50°C 工作濕度：10~90%（非冷凝） |
|
|
儲存條件 |
℃ |
儲存溫度：-30～+60°C 儲存濕度：10~90%（非冷凝） |
|
|
電源 |
V |
DC 3.3V |
|
|
功耗 |
W |
≤4W |
|
|
機械規范 |
|||
|
尺寸 |
mm |
14.1×79×13.6（高×寬×深） |
|
|
重量 |
g |
35 |
|
Pin說明
|
PIN |
名稱 |
描述 |
注釋 |
|
1 |
VeeT |
變送器接地 |
1 |
|
2 |
Tx-Fault |
變送器故障指示，正?！?”，故障：邏輯“1”輸出，LVTTL |
2 |
|
3 |
Tx禁用 |
TX禁用；關閉Tx激光器 |
3 |
|
4 |
修改定義（2） |
SDA I2C數據線 |
2 |
|
5 |
修改定義（1） |
SCL I2C時鐘線 |
2 |
|
6 |
修改定義（0） |
模塊缺失，連接至VeeR |
2 |
|
7 |
費率選擇 |
對于故障檢測，輸入低激活 |
|
|
8 |
LOS |
信號丟失 |
2 |
|
9 |
VeeR |
接收器接地 |
1 |
|
10 |
VeeR |
接收器接地 |
1 |
|
11 |
VeeR |
接收器接地 |
1 |
|
12 |
RD- |
接收數據輸出 |
|
|
13 |
RD+ |
接收的數據輸出 |
|
|
14 |
VeeR |
接收器接地 |
1 |
|
15 |
VccR |
接收器電源 |
1 |
|
16 |
VccT |
變送器功率 |
|
|
17 |
VeeT |
變送器接地 |
1 |
|
18 |
TD+ |
傳輸數據輸入 |
|
|
19 |
TD- |
輸入傳輸數據 |
|
|
20 |
VeeT |
變送器接地 |
1 |
注釋:
1.模塊電路接地與模塊內的模塊底盤接地隔離。
2.應使用4.7K-10KΩ將引腳上拉至主板上3.13V和3.47V之間的電壓。
3.通過模塊中的4.7K-10KΩ電阻器將引腳上拉至VccT。
