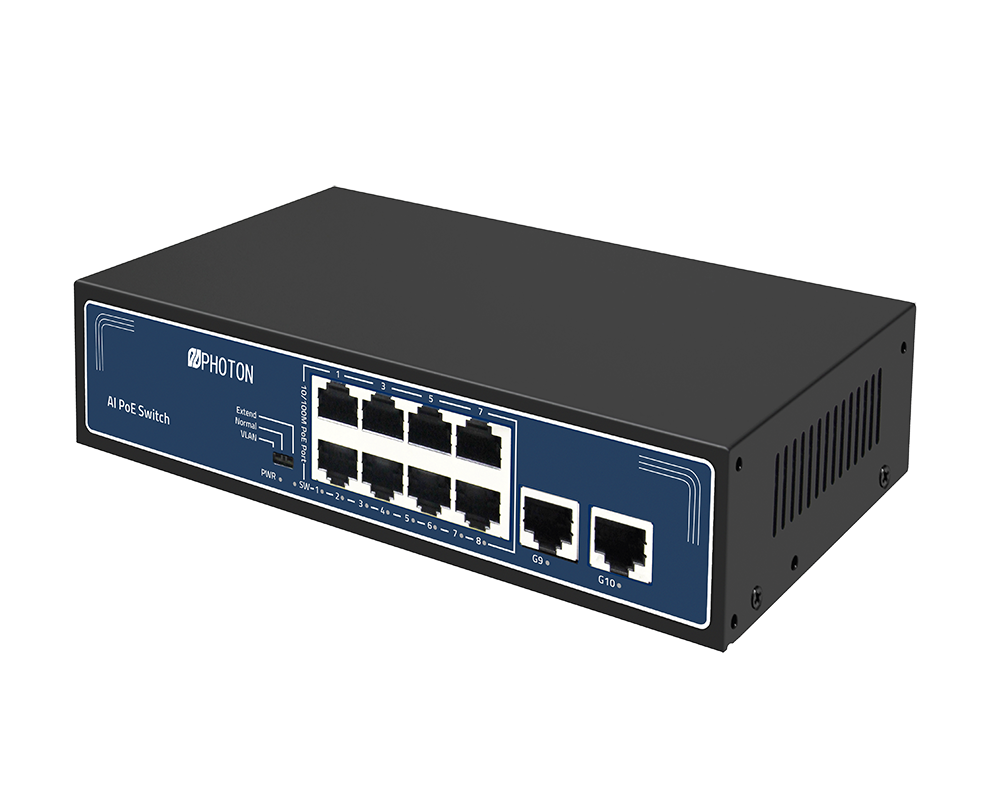

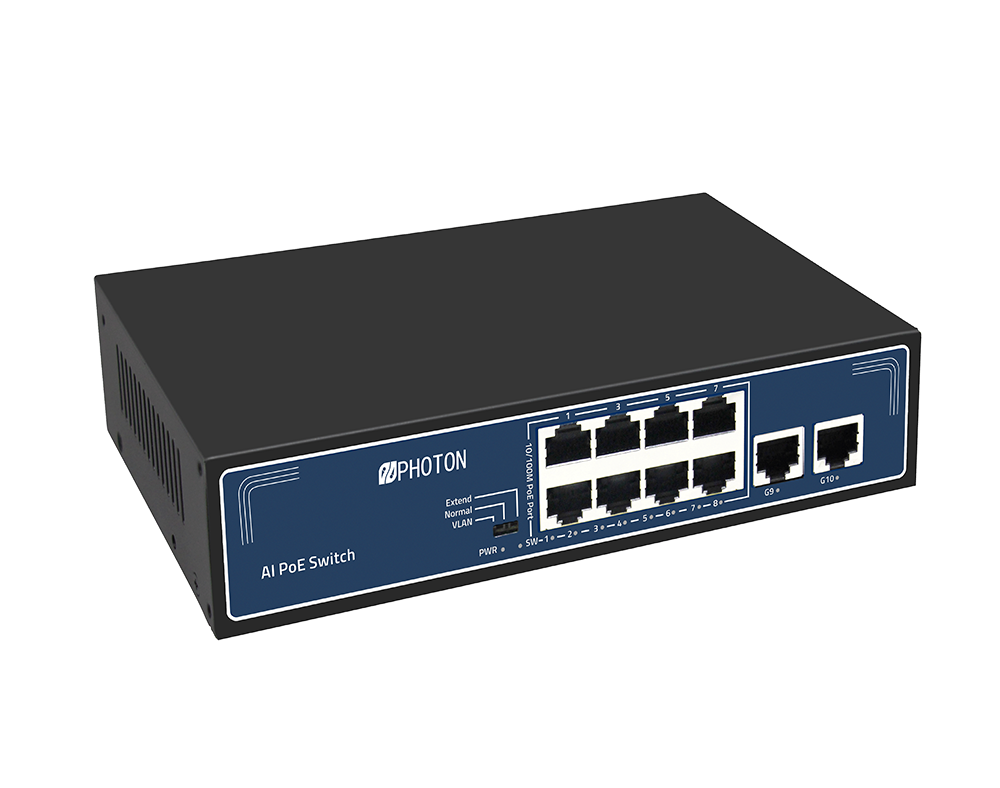

10口百千兆上聯智能標準PoE交換機
PTD1110-8P-2G
1. 產品概述
PTD1110-8P-2G是一個8*100米POE以太網端口+ 2GE上行端口交換機（PoE交換機），采用高質量高速率的網絡IC以及最具穩定性的PoE芯片，PoE口滿足802.3af或802.3at標準，本系列PoE交換機能為10/100M以太網提供無縫連接，端口在VLAN和Extend模式下， 自動開啟AI模式，且PoE供電端口可以自動檢測符合IEEE802.3af或IEEE802.3at標準的的受電設備并為其供電，非PoE設備智能檢測不供電，只傳輸數據。
PoE技術（Power over Ethernet）即以太網供電技術，它是指在為一些基于IP的終端（例如IP電話機，無線訪問AP,網絡攝像機等）傳輸數據信號的同時，還為此設備提供直流供電技術，這些接收直流供電的設備稱為受電設備。
具有簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡。主要定位于工業園區、樓宇、廠礦、政府機關、小區寬帶等用戶網絡的核心或匯聚層；可廣泛應用于中小企業、網吧、酒店、學校等以太網接入場景。
2. 特點
? 8個百兆PoE口+2個千兆上行網口
? 符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE802.3x標準
? 以太網端口支持10/100/1000M自適應
? PoE端口在VLAN和Extend模式下， 自動開啟AI模式
? 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
? 支持端口自動翻轉（Auto MDI/MDIX）
? 采用存儲轉發的交換機制
? 所有端口支持線速交換
? 零配置特性，自動供給到自適應的設備
? 面板指示燈監控工作狀態及幫助故障分析
? 附帶三檔一鍵智能撥碼開關，支持VLAN、Normal、Extend三種模式
? 支持端口防雷Surge：共模4KV；靜電ESD: 空氣8KV, 接觸6KV
|
輸入/輸出接口 |
|
|
電源 |

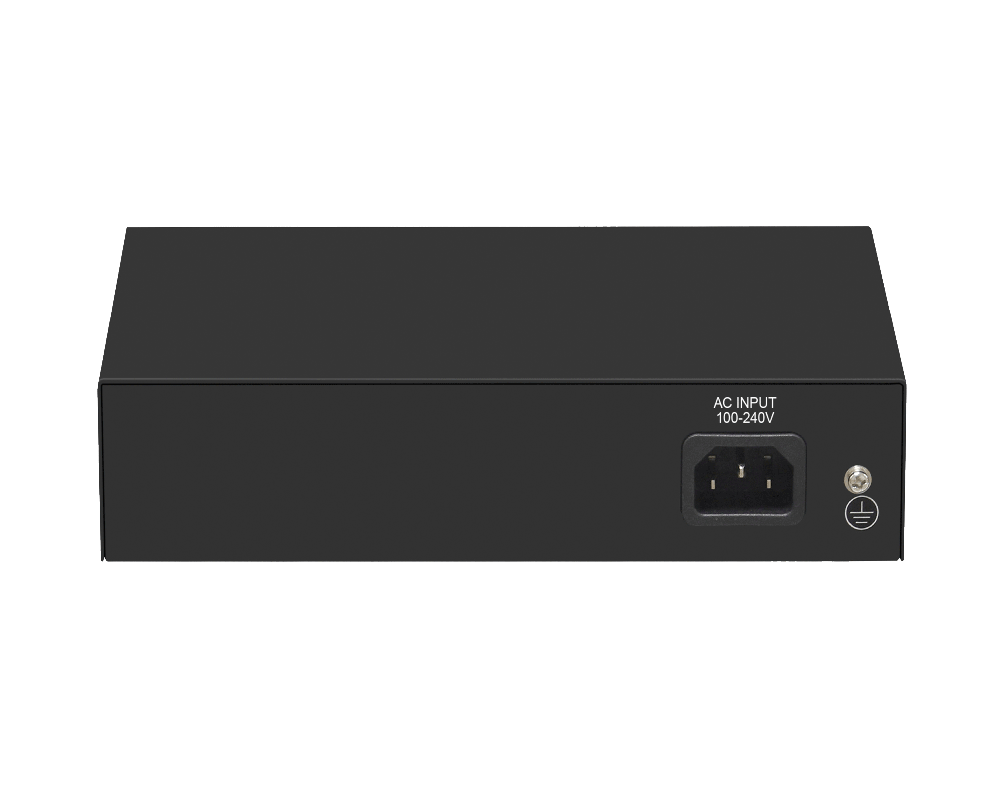

AC INPUT （100-240V） |
|
以太網 |
8個百兆PoE網口 2個千兆上聯網口 |
|
性能 |
|
|
背板帶寬 |
5.6Gbps |
|
包轉發率 |
4.166Mpps |
|
包緩存 |
448K |
|
MAC地址表 |
2K |
|
巨型幀 |
9216bytes |
|
轉發模式 |
存儲轉發 |
|
MTBF |
100000 小時 |
|
標準 |
|
|
網絡協議 |
IEEE802.3 (以太網) IEEE802.3u (快速以太網) IEEE802.3ab（千兆以太網） IEEE802.3x (流量控制) |
|
PoE協議 |
IEEE802.3af （15.4W） IEEE802.3at （30W） |
|
行業標準 |
EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge) |
|
網絡介質
|
10Base-T : Cat3、4、5類或以上UTP/STP(≤100m) 100Base-TX : Cat5 類或以上UTP/STP(≤100m) 1000Base-TX : Cat5 類或以上UTP/STP(≤100m) |
|
認證 |
|
|
安全認證 |
CE、FCC、RoHS |
|
環境標準 |
|
|
工作環境 |
工作溫度：-20~50°C 存放溫度：-40~85°C 工作濕度 ：10%~90%，無冷凝 存放濕度：5%~90%，無冷凝 工作高度：最大10,000 英寸 存放高度：最大10,000 英寸 |
|
功能指示 |
|
|
指示燈 |
PWR（電源指示），SW（撥碼燈），1-10綠燈（鏈路&數據） |
|
撥碼開關 |
VLAN：端口隔離模式，1-8口互相之間無法通信，只能跟UP-link口通信，端口AI模式開啟 Normal：普通模式，所有接口均可互相通信，傳輸距離100米以內，傳輸速率10M/100M自適應； 端口AI模式關閉 Extend： 鏈路延長模式，此模式下交換機的PoE供電及數據傳輸距離可延長至250米，傳輸速率變?yōu)?0M；端口AI模式開啟 |
|
物理規格 |
|
|
結構尺寸 |
產品尺寸：200*118*44mm 包裝尺寸：245*190*60mm 產品凈重：0.6KG 產品毛重：0.9KG |
|
裝箱信息 |
外箱尺寸：505*320*400mm 裝箱數量：20臺 裝箱重量：19KG |
|
電源電壓 |
輸入電壓 : AC 100-240 V 電源功率：52V2.3A |
|
裝箱清單 |
交換機1臺，電源線1根，說明書、合格證1本 |
應用環境
? 城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網: 適用于金融、政府、石油、電力、公安、教育等行業專網
? 多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控: 實時控制信號、圖像及數據同時傳輸
