10口千兆管理型標準交換機
PTD1510-8G2S-NM
1. 概述

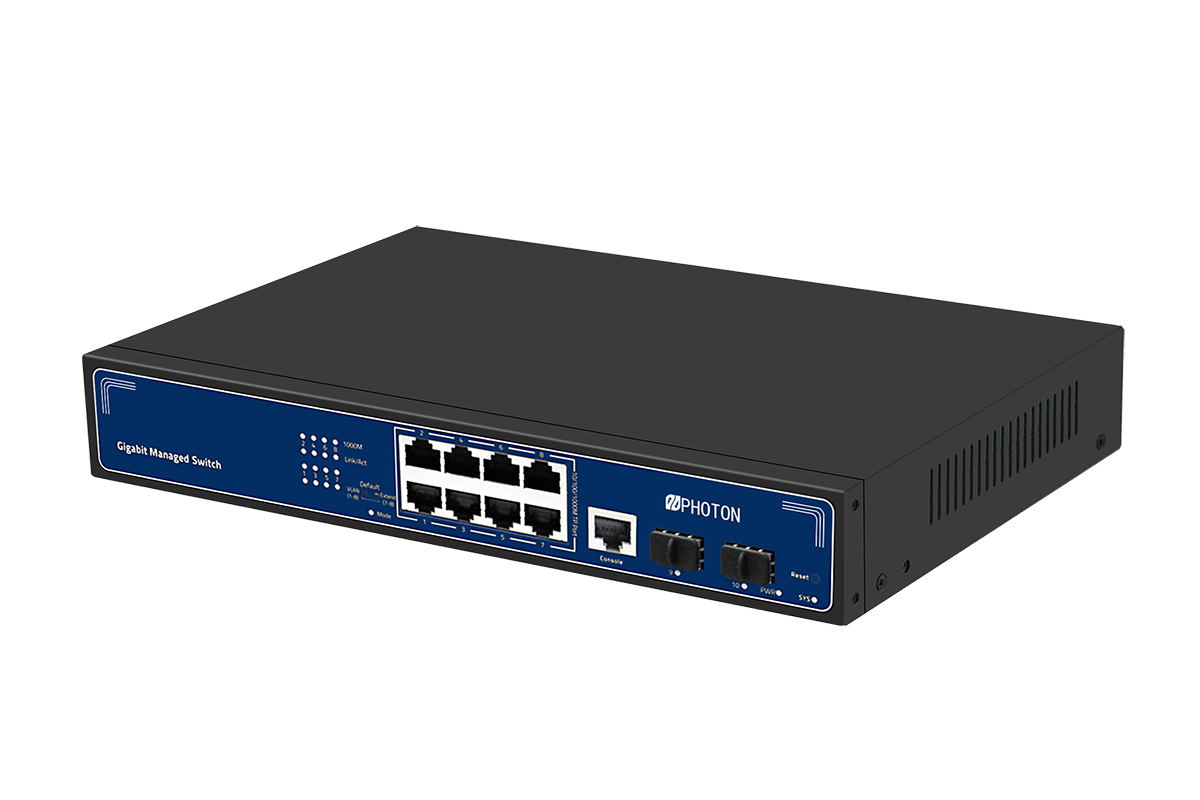

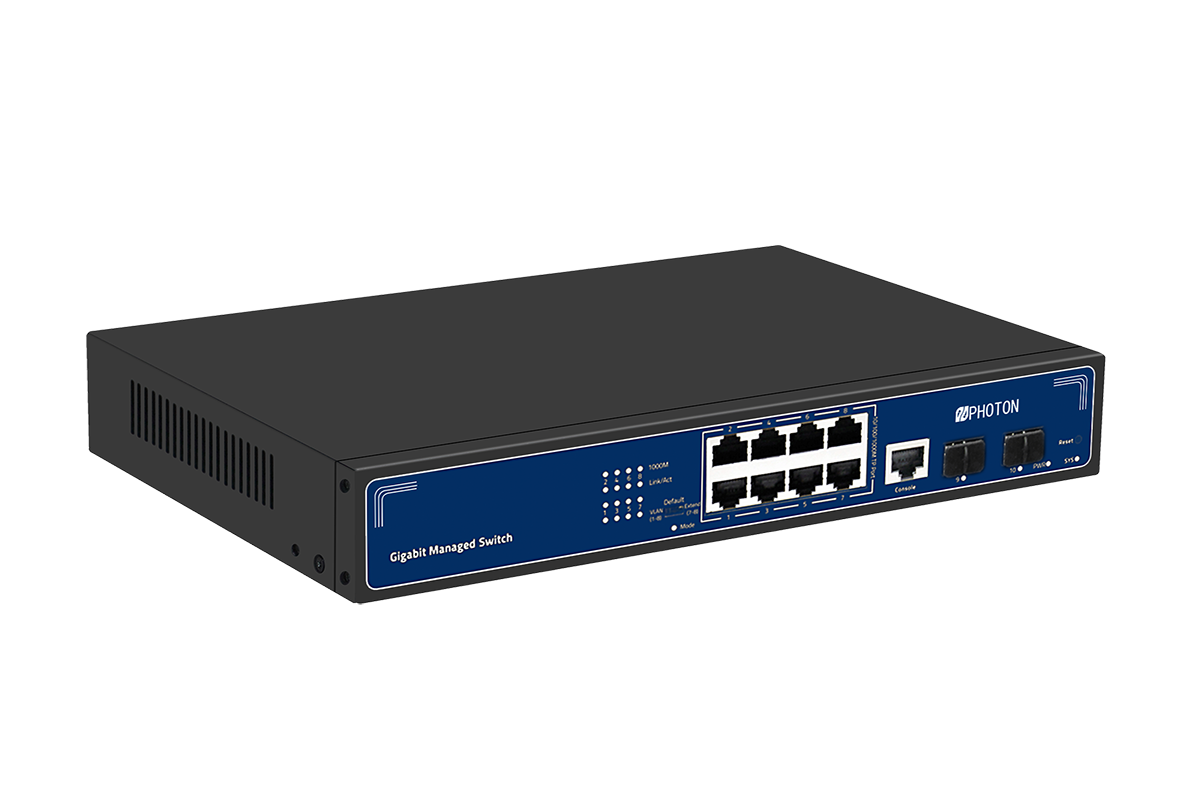

PTD1510-8G2S-NM 是10口千兆管理型以太網供電交換機,提供8個10/100/1000自適應電口、2個1Gb SFP端口、1個console口,采用黑色鐵質外殼設計，DC 12V內置電源，輕巧簡便，面板上有LED指示燈，可以動態顯示設備連接和運行，提供簡單的故障檢測方法，便于維護和管理；本系列交換機提供了先進的網絡管理功能：冗余環網、VLAN、集群、QOS、速度控制、端口鏡像、故障報警和固件在線升級等功能。
自適應端口可以在10M、100M、1000M網絡自動適配，能自動適應全雙工或半雙工模式；MAC地址自主學習功能，保證無差錯數據傳輸；存儲轉發模式，防止損壞的數據包在網絡中泛濫；流量控制功能，可以防止瞬時大量的數據對網絡的影響；端口支持MDI / MDIX自動翻轉功能，所有端口非阻塞線速傳輸。
主要定位于工業園區、樓宇、廠礦、政府機關、小區寬帶等用戶網絡的核心或匯聚層；可廣泛應用于中小企業、網吧、酒店、學校等以太網接入場景。
2. 特點
? 支持8個千兆RJ45網口+2個千兆SFP光口+1個管理端口
? 符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z標準
? 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
? 支持端口自動翻轉（Auto MDI/MDIX）
? 面板指示燈監控工作狀態及幫助故障分析
? 支持802.1x端口認證，支持AAA認證，支持TACACS+認證
? 支持WEB, TELNET, CLI, SSH ,SNMP管理
? 支持端口防雷Surge：共模6KV,差模2KV；靜電ESD: 空氣15KV, 接觸8KV
|
輸入/輸出接口 |
|
|
內置電源 |
DC 12V |
|
以太網 |
8個千兆RJ45網口 2個千兆SFP光口 1個管理端口 |
|
性能 |
|
|
交換容量 |
20Gbps |
|
包轉發率 |
14.88Mpps |
|
包緩存 |
4M |
|
內存容量 |
128MB |
|
閃存容量 |
16MB |
|
MAC地址表 |
8K |
|
VLANs |
4096 |
|
巨型幀 |
9.6Kbytes |
|
轉發模式 |
存儲轉發 |
|
MTBF |
100000 小時 |
|
標準 |
|
|
網絡協議 |
IEEE802.3 (以太網) IEEE802.3u (快速以太網) IEEE802.3ab（千兆以太網） IEEE802.3z（千兆以太網光纖標準） IEEE802.3x (流量控制) IEEE 802.3ad（鏈路聚合） IEEE 802.1AB LLDP/LLDP-MED（鏈路層發現協議） IEEE 802.1D Spanning Tree Protocol(生成樹) IEEE 802.1w Rapid Spanning Tree Protocol (快速生成樹) IEEE 802.1s Multiple Spanning Tree Protocol (多生成樹) (快速生成樹) IEEE 802.1Q （虛擬局域網） IEEE 802.1p （VLAN標簽） IEEE 802.1X （用戶認證） IEEE 802.3ad （鏈路匯聚） |
|
行業標準 |
EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge) |
|
網絡介質
|
110Base-T : Cat3、4、5類或以上UTP/STP(≤100m) 100Base-TX : Cat5 類或以上UTP/STP(≤100m) 1000Base-TX : Cat5 類或以上UTP/STP(≤100m) |
|
光纖介質
|
多模光纖：50/125、62.5/125、100/140um 單模光纖：8/125、8.7/125、9/125、10/125um |
|
認證 |
|
|
安全認證 |
CE、FCC、RoHS |
|
環境標準 |
|
|
工作環境 |
工作溫度：-20~50°C 存放溫度：-40~85°C 工作濕度 ：10%~90%，無冷凝 存放濕度：5%~90%，無冷凝 工作高度：最大10,000 英寸 存放高度：最大10,000 英寸 |
|
功能指示 |
|
|
指示燈 |
PWR（電源指示燈），SYS（系統指示燈），Mode（撥碼燈），Link&Act（鏈路&數據） |
|
撥碼開關 |
VLAN：端口隔離模式，1-8口互相之間無法通信，只與上聯9、10口互通 Normal：普通模式，所有接口均可互相通信 Extend： 7-8口支持250米鏈路延長，此模式下交換機的PoE供電及數據傳輸距離可延長至250米，傳輸速率變?yōu)?0M |
|
物理規格 |
|
|
結構尺寸 |
產品尺寸：268*181*44mm 包裝尺寸：312*262*84mm 產品凈重：1.2KG 產品毛重：1.7KG |
|
電源電壓 |

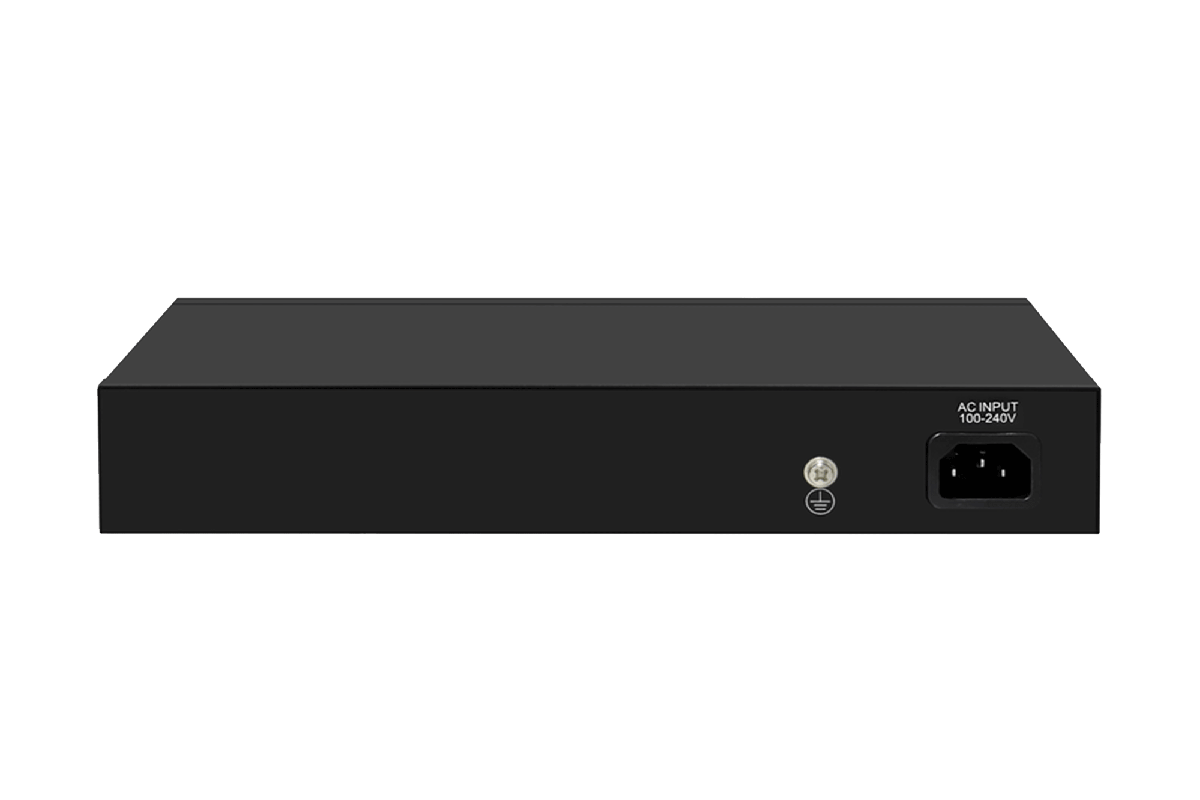

輸入電壓 : AC 100-240 V 電源功率：12V2A |
|
裝箱清單 |
交換機1臺，電源線1根，說明書、合格證1本 |
應用環境
? 城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網: 適用于金融、政府、石油、鐵路、電力、公安、交通、教育等行業專網
? 多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控: 實時控制信號、圖像及數據同時傳輸
