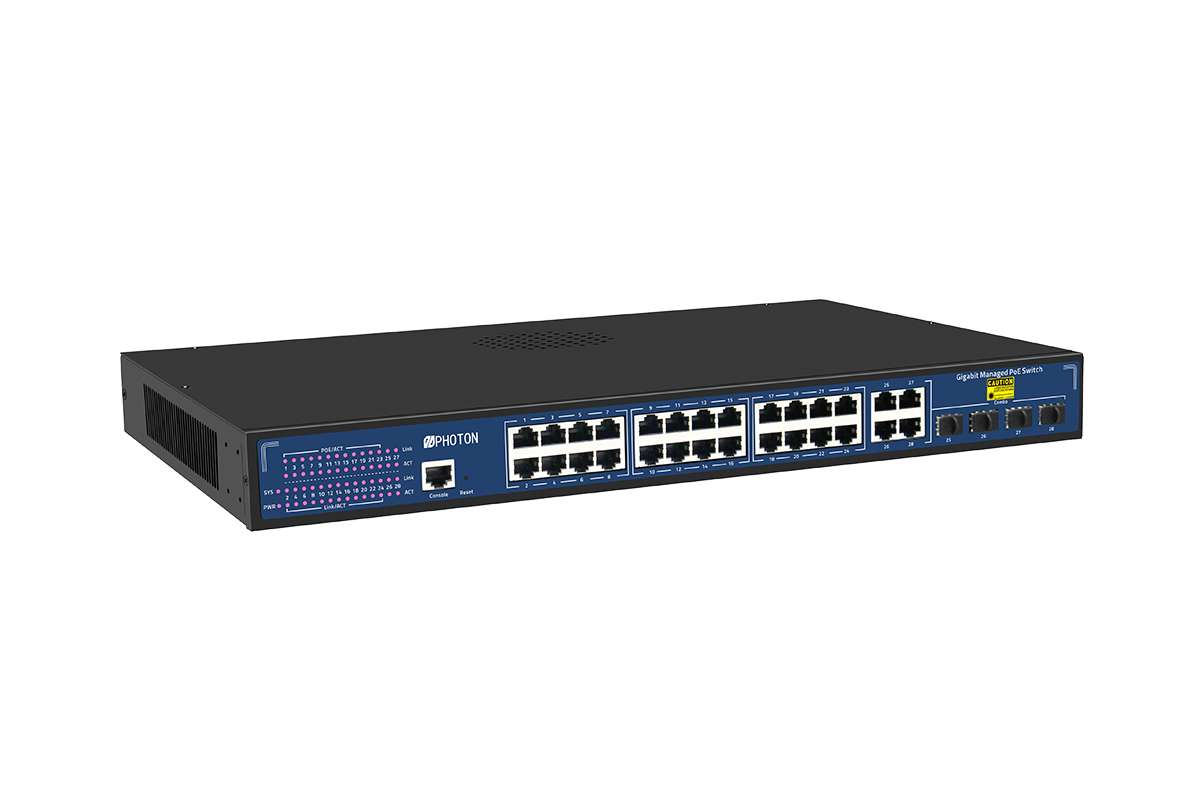

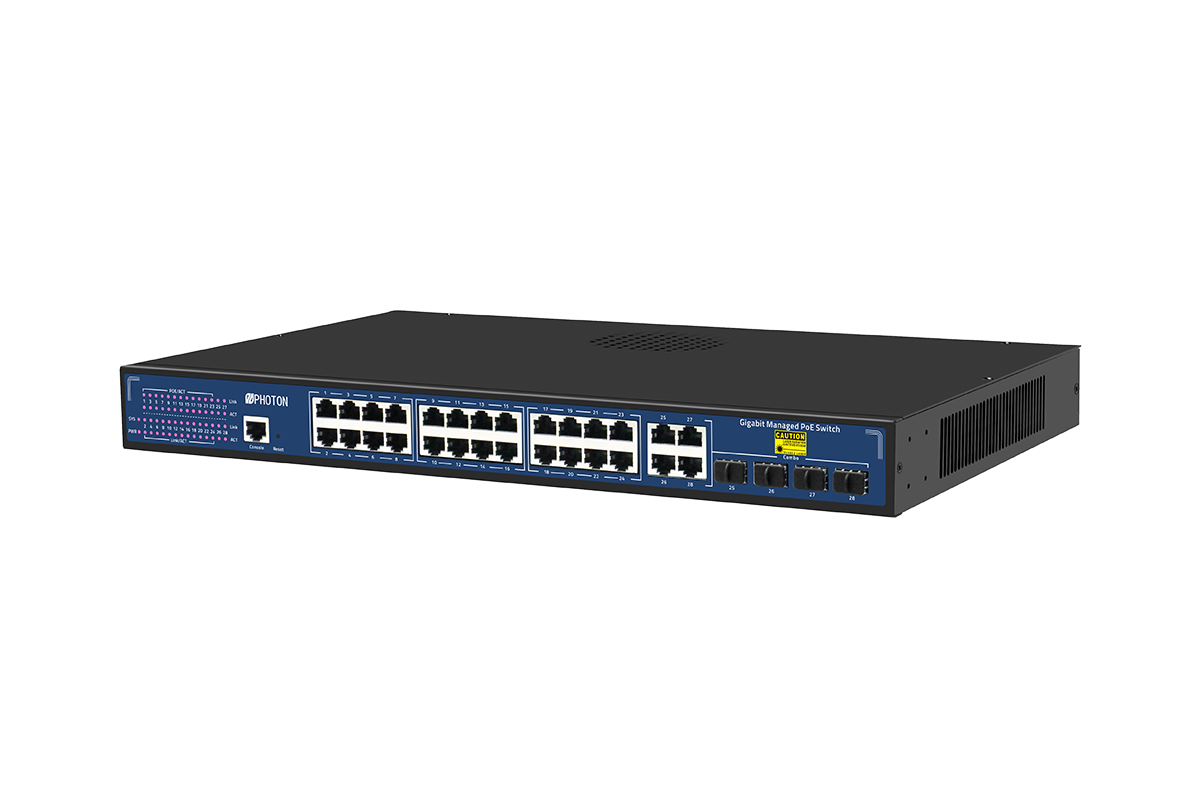

32口千兆管理型PoE交換機
PTD1532-24P-4G4S-NM
1. 概括
PTD1532-24P-4G4S-NM是32口千兆管理型PoE交換機是自主研發的綠色節能型PoE交換機，采用高質量高速率的網絡IC以及最具穩定性的PoE芯片，PoE口滿足802.3af或802.3at標準，本系列PoE交換機能為10/100/1000M以太網提供無縫連接，且PoE供電端口可以自動檢測符合IEEE802.3af或IEEE802.3at標準的的受電設備并為其供電，非PoE設備智能檢測不供電，只傳輸數據。
PoE技術（Power over Ethernet）即以太網供電技術，它是指在為一些基于IP的終端（例如IP電話機，無線訪問AP,網絡攝像機等）傳輸數據信號的同時，還為此設備提供直流供電技術，這些接收直流供電的設備稱為受電設備。
具有簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡。主要定位于工業園區、樓宇、廠礦、政府機關、小區寬帶等用戶網絡的核心或匯聚層；可廣泛應用于中小企業、網吧、酒店、學校等以太網接入場景。
2. 特點
? 支持24個千兆PoE網口+4個千兆網口+4個千兆SFP口（光電復用）+1個管理端口
? 支持IEEE802.3/IEEE802.3i/IEEE802.3u/IEEE802.3ab/IEEE802.3z
? 兼容IEEE802.3at（30W）和IEEE802.3af（15.4w）
? 可選配CE認證電源
? 以太網端口支持10/100/1000M自適應和PoE功能
? 采用存儲轉發的交換機制
? 面板指示燈監控工作狀態及幫助故障分析
? 特性與無風扇、自然冷卻、1U機架式安裝
? 支持802.1x端口認證，支持AAA認證，支持TACACS+認證
? 支持WEB, TELNET, CLI, SSH ,SNMP, RMON管理
? 支持PoE供電管理，
? 支持端口防雷Surge：共模6KV,差模2KV；靜電ESD: 空氣15KV, 接觸8KV
|
輸入/輸出接口 |
||
|
電源 |

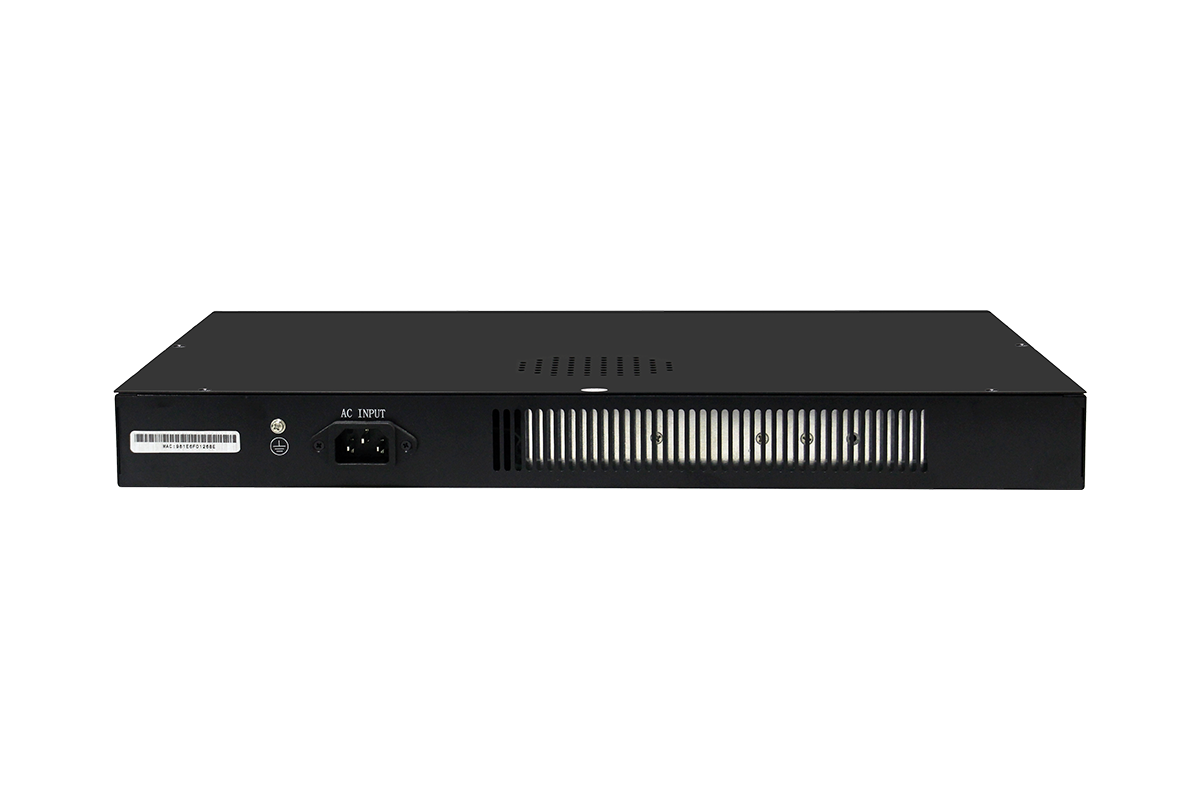

AC INPUT （100-240V） |
|
|
以太網 |
24*10/100/1000M POE接口+4*GE RJ45+4*GE SFP接口+ 1*Console接口 |
|
|
硬件參數 |
||
|
背板帶寬 |
56Gbps |
|
|
包轉發率 |
41.66Mpps |
|
|
包緩存 |
4Mb |
|
|
內存 |
128M |
|
|
閃存 |
16M |
|
|
包緩存 |
4M |
|
|
MAC地址表 |
8K |
|
|
VLANs |
4096 |
|
|
巨型幀 |
9.6Kbytes |
|
|
轉發模式 |
存儲轉發 |
|
|
MTBF |
100000小時 |
|
|
協議標準 |
||
|
網絡協議 |
IEEE802.3 (以太網) IEEE802.3u ( 快 速 以 太 網 ) IEEE 802.3ab （千兆以太網） IEEE 802.3z （千兆以太網光纖標準） IEEE802.3x (流量控制) IEEE 802.3az （高效節能以太網） IEEE 802.3ad（鏈路聚合） IEEE 802.1AB LLDP/LLDP-MED（鏈路層發現協議） IEEE 802.1D Spanning Tree Protocol(生成樹) IEEE 802.1w Rapid Spanning Tree Protocol (快速生成樹) IEEE 802.1s Multiple Spanning Tree Protocol (多生成樹) (快速生成樹) IEEE 802.1Q （虛擬局域網） IEEE 802.1p （VLAN標簽） IEEE 802.1X （用戶認證） IEEE 802.3ad （鏈路匯聚） |
|
|
PoE協議 |
IEEE802.3af （15.4W） IEEE802.3at （30W） POE口輸出電壓: DC 52V POE供電線芯:1/2+ ; 3/6- |
|
|
光纖介質
|
多模光纖：50/125、62.5/125、100/140um 單模光纖：8/125、8.7/125、9/125、10/125um |
|
|
網絡介質 |
10Base-T：Cat6以上UTP/STP(≤250米) 100Base-TX： Cat5以上UTP/STP(≤100米) 1000Base-TX： Cat5類以上UTP(≤100 米) |
|
|
行業標準 |
EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge)
|
|
|
產品認證 |
||
|
安全認證 |
CE、FCC、RoHS |
|
|
環境標準 |
||
|
工作環境 |
工作溫度：-20~50°C 存放溫度：-40~70°C 工作濕度 ：10%~90%，無冷凝 存放濕度：5%~90%，無冷凝 工作高度：最大10,000 英寸 存放高度：最大10,000 英寸 |
|
|
功能指示 |
||
|
指示燈 |
PWR（電源燈），SYS（系統燈），Link（鏈路燈），ACT（數據燈） |
|
|
PWR |
常亮：設備通電 不亮：設備不通電 |
|
|
SYS |
不亮 ：系統未啟用 常亮 ：系統正常 |
|
|
Link/ACT |
常亮：鏈路連接正常 不亮：鏈路不通 閃亮：數據傳輸 |
|
|
物理規格 |
||
|
結構尺寸 |
產品尺寸：440*280*44mm 包裝尺寸：500*365*85mm 產品凈重：3.47KG 產品毛重：4.18KG |
|
|
裝箱信息 |
外箱尺寸：520*445*385mm 裝箱數量：5臺 裝箱重量： 22.1KG |
|
|
電源電壓 |
工作電壓 : AC100-240 V,50/60Hz 電源功率：52V5.76A 300W |
|
|
裝箱清單 |
交換機：1臺 說明書：1本 合格證：1本 電源線：1條 串口線：1條 掛耳：1對 |
|
|
訂購信息 |
|
|
PTD1532-24P-4G4S-NM-300 |
24個PoE端口，8個千兆上行端口PoE交換機(300w) |
|
PTD1532-24P-4G4S-NM-400 |
24個PoE端口，8個千兆上行端口PoE交換機(400w) |
|
PTD1532-24P-4G4S-NM-400-CE |
24個PoE端口，8個千兆上行端口PoE交換機(400w), CE認證電源 |
應用環境
? 城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網: 適用于金融、政府、石油、鐵路、電力、公安、交通、教育等行業專網
? 多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控: 實時控制信號、圖像及數據同時傳輸
