當前所在頁面 ：首頁 >產品中心>交換機>工業級管理型PoE交換機

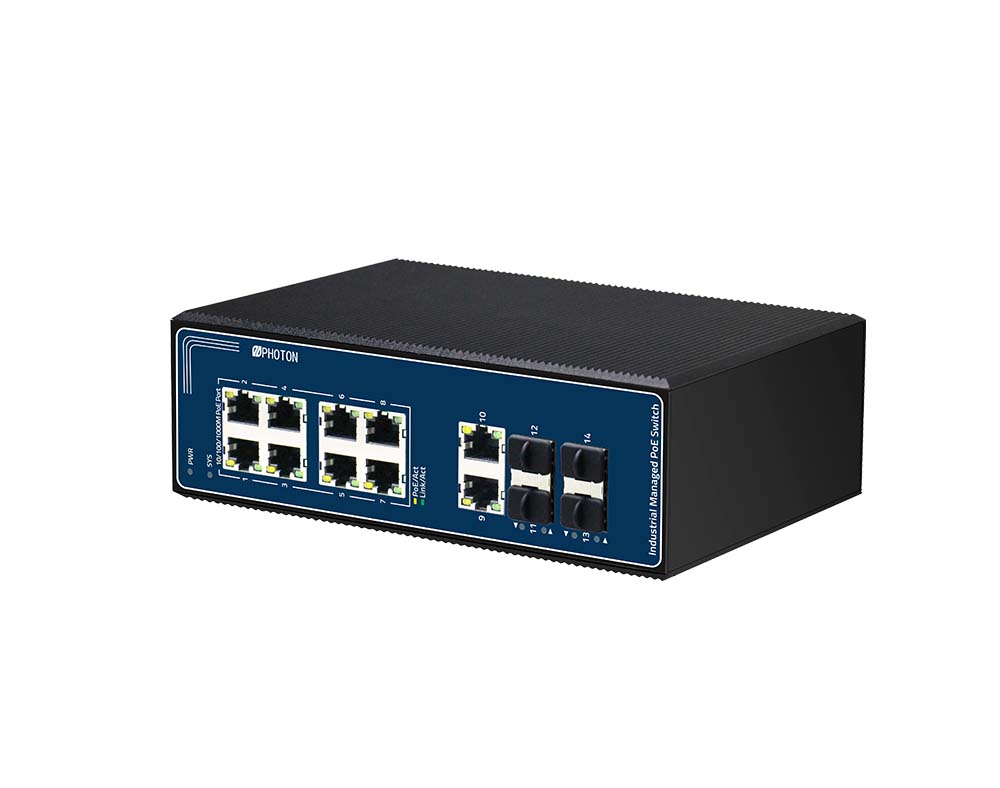

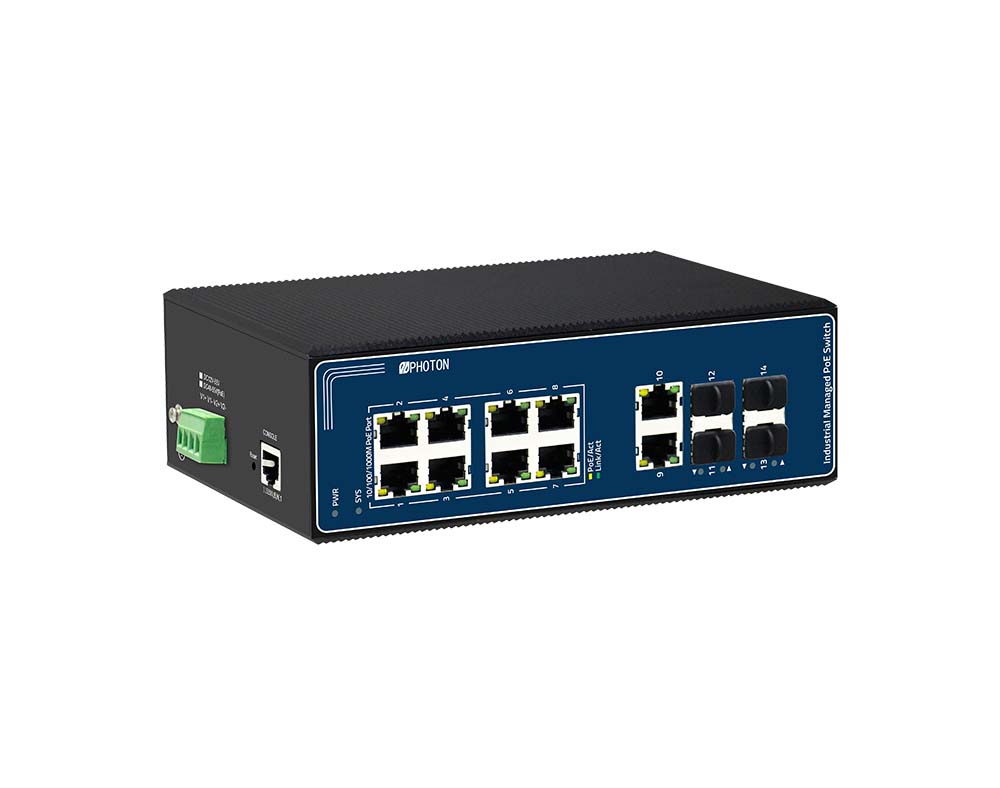

14口千兆工業級管理型PoE交換機
PTD1514G-8P-2G-4S-NM
1. 產品描述
PTD1514G-8P-2G-4S-NM是14端口千兆工業以太網PoE交換機，8千兆PoE端口+ 2千兆上行端口+ 4千兆SFP端口+ 1 Console接口，支持導軌和壁掛。支持雙電源輸入(DC48-55V);-40 ~ 75℃工作溫度;通過工業環境認證并支持FCC、CE、CCC、RoHS標準;可靠的工業設計，確保自動化系統不間斷穩定運行。
該系列工業級開關可廣泛應用于風電、電力、裝配自動化、地鐵PIS、電力SCADA、污水處理、冶金、智能交通、軌道交通、軍工等行業。是一款綠色低功耗工業以太網交換機。
該系列交換機提供先進的網絡管理能力:冗余環、環路保護、VLAN、QOS、速率控制、端口鏡像、固件在線升級等。標準化的工業設計，滿足工業場地的嚴格要求。所有組件均采用工業級，可靠性更高，為不間斷的工業安全通信提供冗余，寬電壓電源輸入和輸出。
2. 產品特點
? 8千兆PoE接口+ 2千兆上行接口+ 4千兆SFP接口+ 1千兆Console接口
? 支持IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z / ab、IEEE802.1Q、IEEE802.1p、IEEE802.1d/w
? 支持PoE電源管理，PoE看門狗
? 支持STP(802.1D)、RSTP(802.1w)、802.1s (MSTP)、ERPS
? 支持SNMP v1/v2/v3
? 支持IGMP Snooping、靜態組播過濾和MLD Snooping
? 支持802.1x端口和AAA認證，增強網絡安全性
? 支持WEB、Telnet、CLI、SSH管理
? 支持IEEE802.3af(15.4w)，IEEE802.3at(30W)

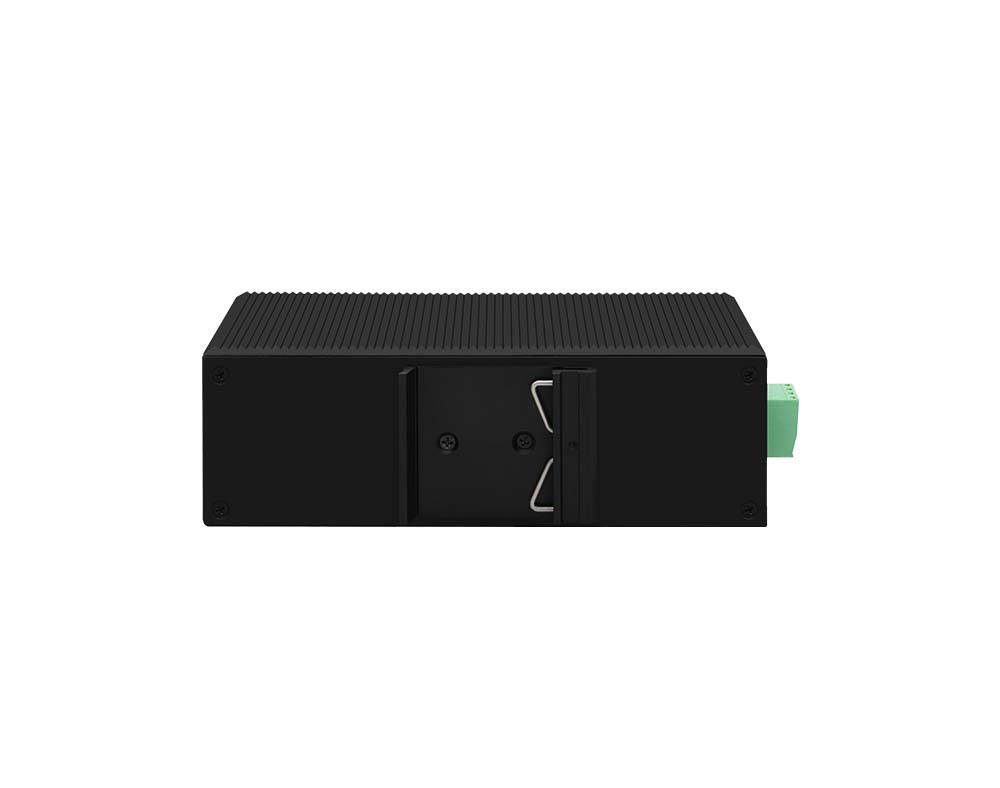

? IP40防護，堅固的高強度金屬外殼，DIN35導軌安裝
? EMC 4級設計，工作溫度-40 ~ 85℃
? 支持冗余供電接入，支持防反接
? 防雷:通用6KV，差動4KV;ESD 15KV(空氣)，8KV(接觸)
? 支持EMC EN55032標準
3. 應用
? 城域網光纖寬帶網絡:電信、有線電視、網絡系統集成等網絡運營商。
? 寬帶專網:適用于金融、政府、石油、鐵路、電力、公安、交通、教育等行業。
? 多媒體傳輸:圖像、語音、數據一體化傳輸，適用于遠程教學、會議電視、可視電話等應用。
? 實時監控:同時傳輸實時控制信號、圖像、數據
? 耐惡劣環境:適用于強電磁干擾、遠距離惡劣環境組網。
|
一般參數 |
||
|
產品名稱 |
14端口千兆工業PoE交換機 |
|
|
端口 |
8千兆PoE接口+ 2千兆上行接口+ 4千兆SFP接口+ 1千兆Console接口 |
|
|
網絡協議 POE參數
|
IEEE802.3 IEEE802.3u IEEE802.3z IEEE802.3ab IEEE802.3x IEEE802.1d IEEE802.1w |
|
|
POE標準:IEEE 802.3af / IEEE 802.3at |
||
|
單PoE接口輸出功率: 最大:15.4 W (IEEE 802.3af) 最大:30w (IEEE 802.3at) |
||
|
POE端口自動檢測IEEE 802.3af / at設備 |
||
|
POE電源輸出:DC48-55V |
||
|
POE電源:1/2-;3/6 + |
||
|
網絡媒體 |
10BASE-T: Cat3、4、5 UTP(≤100m) 100BASE-TX: Cat5及以上UTP(≤100m) 1000BASE-TX: Cat5及以上UTP(≤100m) |
|
|
光纖媒體 |
多模式:850nm、1310nm傳輸距離:550m/2Km 單模:1310nm,1550nm傳輸距離:20/40/60/80/100/120Km |
|
|
LED指示
|
PWR |
燈亮：供電 燈滅：未供電 |
|
SYS |
燈亮：系統運行正常 燈滅：系統未運行 |
|
|
黃燈 |
燈亮：POE供電 燈滅：POE未供電 |
|
|
綠燈 |
燈亮：鏈接正常 燈滅：鏈接斷開 |
|
|
G9-G14 |
燈亮：光纖連接正常 燈滅：光纖連接斷開 |
|
|
電源 |
輸入電壓:DC48~55V 輸入類型:4 PIN端子(block V1+V1- V2+ V2-) |
|
|
物理規格 |
防護等級:IP40 安裝:導軌 產品重量:1kg包裝重量:1.3KG(不通電) 產品尺寸(L×W×H): 188mm*130mm*64mm 包裝尺寸(L×W×H): 242mm×207mm×86mm 標準包裝(L×W×H): 445mm×445 mm×510mm 標準包裝數量:20 (臺) |
|
|
工作環境 |
工作溫度:-40~75℃ 儲存溫度:-40~85℃ 濕度:5%~ 95%(無凝結) |
|
|
行業標準 |
EMI: FCC Part 15, CISPR (EN55032) class A EMS: EN61000-4-2 (ESD) EN61000-4-4 (EFT) EN61000-4-5 (Surge) |
|
|
認證 |
CE,FCC, ROHS |
|
|
MTBF |
100000小時 |
|
|
裝箱單 |
1. 工業級開關:1臺 2. 使用手冊:1個 3. 合格證、保修卡:1張 4. 串口線:1條 |
|
|
硬件參數 |
28Gbps |
|
|
帶寬 |
28Gbps |
|
|
數據包轉發速率 |
20.83Mpps |
|
|
RAM |
128MB |
|
|
Flash |
16MB |
|
|
數據包緩沖存儲器 |
4M |
|
|
巨幀 |
9.6Kbytes |
|
|
VLANs |
4096 |
|
|
MAC |
8K |
|
|
轉發模式 |
存儲和轉發 |
|
